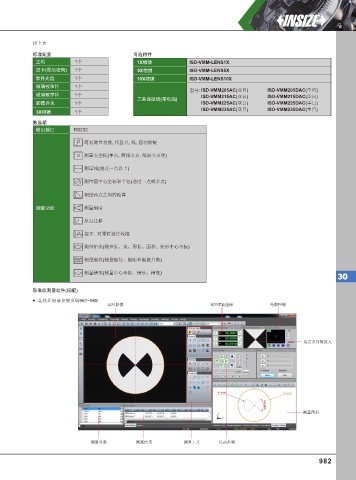

接上页
标准配置 可选附件
主机 1个 1X物镜 ISD-VMM-LENS1X
1X物镜
显卡(带加密狗) 1个 5X物镜 ISD-VMM-LENS5X
5X物镜
10X物镜
软件光盘 1个 10X物镜 ISD-VMM-LENS10X
玻璃校准片 1个
型号: ISD-VMM205AC(双目) ISD-VMM205DAC(单目)
玻璃教学片 1个 工具显微镜(带电脑) ISD-VMM215AC(双目) ISD-VMM215DAC(单目)
(
工具显微镜 带电脑)
脚踏开关 1个 ISD-VMM225AC(双目) ISD-VMM225DAC(单目)
3X物镜 1个 ISD-VMM235AC(双目) ISD-VMM235DAC(单目)
数显箱
输出接口 RS232

简易测量功能, 代替点, 线, 圆功能键

测量点坐标(单点, 两线交点, 线圆交点等)

测量线(通过一点以上)

测量圆中心坐标和半径(通过三点或多点)
测量两点之间的距离

测量功能 测量角度

原点迁移

摆正, 对零件进行校准
4
5 3 测量矩形(测量长、宽、周长、面积、矩形中心坐标)
1 2
1 2 3
L1
L2 4 5 测量螺纹(测量螺径、螺距和螺旋升角)
L3 6 7
3
4
5 测量槽形(测量中心坐标、槽长、槽宽)
30
1 2
影像仪测量软件(标配)
具体介绍请参照页码967~968
实时影像 X/Y/Z轴坐标 光源控制

选定点局部放大

测量图形

测量对象 测量结果 测量工具 运动控制
