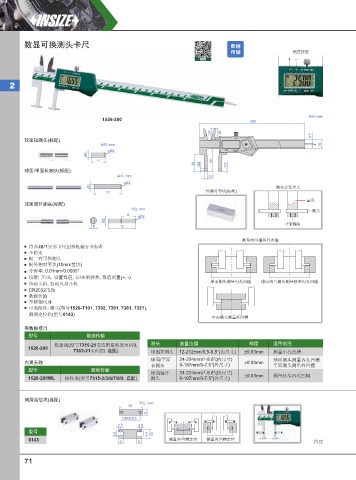

数显可换测头卡尺 数据
传输 预置按键
视频 + –

2

单位: mm
1526-200
290
24 20
3.7
球面短测头(标配)
单位: mm 16
SR2
Ø2
6 40
30 Ø2 3.5
球面/平面长测头(标配)
单位: mm 5.5
SR2
Ø2 测头安装方式
12 外测对零块(标配)
量爪
球面薄片测头(标配)
单位: mm
测头
6
SR2
Ø2 止紧螺钉
1 12
测量内凹槽和外凹槽
符合JB/T异形卡尺国家机械行业标准
不防水
配三对可换测头
配外测对零块(10mm量块)
分辨率: 0.01mm/0.0005"
按键: 开/关, 设置数值, 公/英制转换, 数值预置(+, -)
自动关机, 拉动尺身开机 球面测头测量内孔凹槽 球面薄片测头测量狭窄内孔凹槽
CR2032电池
数据传输
不锈钢尺身
可选附件: 测头(型号1526-T101, 7392, 7391, 7381, 7321),
测深定位块(型号6143)
平面测头测量外凹槽
带数据接口
型号 数据传输
测头 测量范围 精度 适用范围
数据线(型号7315-21需选配接收器页码9,
1526-200
7302-21页码23, 选配) 球面短测头 12-212mm/0.5-8.5"(内尺寸) ±0.03mm 测量小孔凹槽
球面/平面 24-224mm/1-8.8"(内尺寸) 球面测头测量内孔凹槽
内置无线 ±0.03mm
长测头 0-187mm/0-7.5"(外尺寸) 平面测头测量外凹槽
型号 数据传输
球面薄片 24-224mm/1-8.8"(内尺寸) ±0.03mm 测量狭窄内孔凹槽
1526-200WL 接收器(型号7315-2/3/6/7/8/9, 选配) 测头 0-187mm/0-7.5"(外尺寸)

测深定位块(选配)
单位: mm
25
6
2-M3x0.5
2.5 2.5
型号
3.6 4.4 10
6143 5 5 测量外凹槽定位 测量内凹槽定位 待续
