P. 76

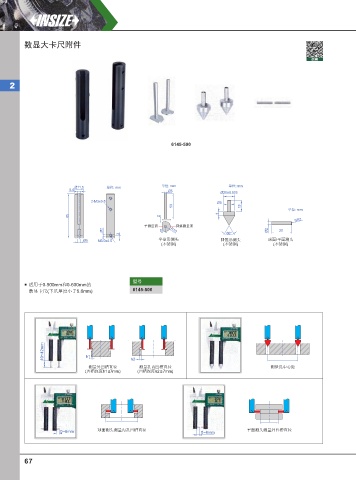

数显大卡尺附件
视频
2
6145-500
Ø11.5 单位: mm 单位: mm 单位: mm
5.6 Ø5
Ø20±0.005
2-M3x0.5 Ø5
50 15
单位: mm
3
65 2
SR2
平测量面 圆弧测量面
Ø2 5 R10 Ø2 20
3 60°
Ø5 M3.0x0.5 半盘形测头 圆锥形测头 球面/平面测头
(不锈钢) (不锈钢) (不锈钢)
型号
适用于0-500mm和0-600mm的
数显卡尺(下爪厚度小于5.6mm) 6145-500
40~42mm h1 h2
测量外凹槽直径 测量孔内凹槽直径 测量孔中心距
(凹槽深度 h1 ≤7mm) (凹槽深度h2 ≤ 7mm)
球面测头测量内孔凹槽直径 平面测头测量外凹槽直径
0~8mm 0~8mm
67
