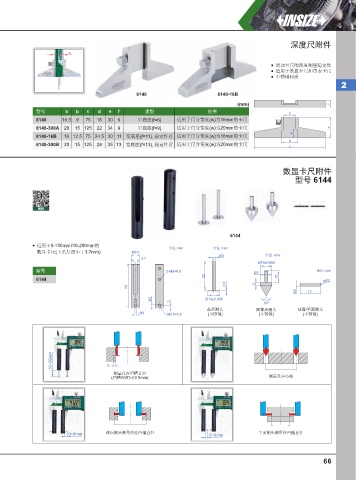

深度尺附件
                         w

                                                                                                增加卡尺的深度测量稳定性
                                                                                                适用于数显卡尺和带表卡尺
                                                                                                不锈钢材质
                                                                                                                      2
                                                6140                        6140-16B
                                                                                   (mm)                           f
             型号         a  b   c   d   e  f        类型                   应用
                                                                                                    a
             6140     16.5  9  75  18  30  6    窄底座(f=6)      适用于尺身宽度(w)为16mm的卡尺
             6140-300A  20  15 125  22  34  9   窄底座(f=9)      适用于尺身宽度(w)为20mm的卡尺                                  e
                                                                                                      b
             6140-16B  16 12.5 75 24.5 30 11 宽底座(f=11), 稳定性好  适用于尺身宽度(w)为16mm的卡尺
                                                                                                    d
             6140-300B  20  15 125  28  35 13 宽底座(f=13), 稳定性好  适用于尺身宽度(w)为20mm的卡尺                   c



                                                                                                  数显卡尺附件
                                                                                                      型号 6144




              视频




                                                                                6144
              适用于0-150mm和0-200mm的
                                                           单位: mm         单位: mm
              数显卡尺(下爪厚度小于3.7mm)               Ø9.5
                                                                            Ø3              单位: mm
                                                  3.7
                                                                                          Ø10±0.005
             型号                                           2-M3×0.5                      Ø3                    单位: mm
                                                                       25                       10
             6144                                                                                               SR2
                                                                               0.8       3
                                             50
                                                                                                       Ø2  12
                                                     Ø2                 Ø10±0.005
                                                           3
                                                                                            60°
                                                                        盘形测头             圆锥形测头         球面/平面测头
                                                 Ø3       M3.0×0.5      (不锈钢)             (不锈钢)          (不锈钢)






                   16~20mm            h


                                        测量孔内凹槽直径
                                       (凹槽深度h ≤ 3.5mm)                                       测量孔中心距










                         0~6mm       球面测头测量内孔凹槽直径                        0~6mm            平面测头测量外凹槽直径
