P. 77

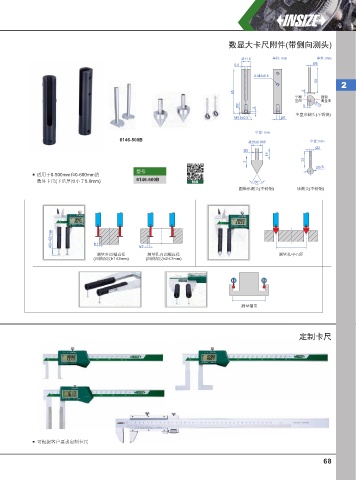

数显大卡尺附件(带侧向测头)
Ø11.5 单位: mm 单位: mm
5.6 Ø5
2-M3x0.5
50
2
65 2
平测 圆弧
量面 测量面
Ø2 3 5 R10
半盘形测头(不锈钢)
M3.0x0.5 Ø5
单位: mm
6146-500B 单位: mm
Ø20±0.005
Ø2
Ø5
15
20
3
Ø3.5
型号
适用于0-500mm和0-600mm的
数显卡尺(下爪厚度小于5.6mm) 6146-500B 视频 60°
圆锥形测头(不锈钢) 球测头(不锈钢)
40~42mm h1 h2
测量外凹槽直径 测量孔内凹槽直径 测量孔中心距
(凹槽深度 h1 ≤7mm) (凹槽深度h2 ≤ 7mm)
测量槽宽
定制卡尺
可根据客户要求定制卡尺
68
