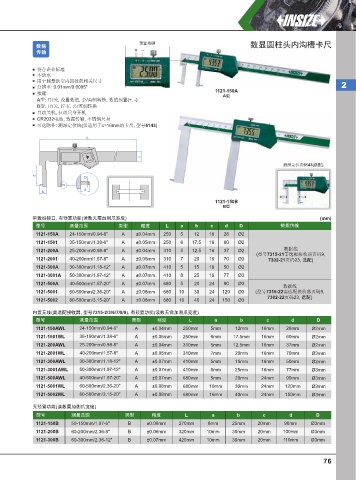

Page 85 - 英示测量INSIZE2025-v.66

预置按键 数显圆柱头内沟槽卡尺
数据
传输 + –

符合企业标准
不防水
用于测量狭窄内凹处的相关尺寸
分辨率: 0.01mm/0.0005" 2
1121-150A
按键:
A型
A型: 开/关, 设置数值, 公/英制转换, 数值预置(+, -)
B型: 开/关, 置零, 公/英制转换
自动关机, 拉动尺身开机
CR2032电池, 数据传输, 不锈钢尺身
可选附件: 测深定位块(仅适用于c=16mm的卡尺, 型号6143)

L

c
测深定位块6143(选配)

d
D
a
b
1121-150B
B型
带数据接口, 有预置功能(读数无需加测爪宽度) (mm)
型号 测量范围 类型 精度 L a b c d D 数据传输
1121-150A 24-150mm/0.94-6" A ±0.04mm 250 5 12 16 28 Ø2
1121-1501 35-150mm/1.38-6" A ±0.05mm 250 6 17.5 16 60 Ø2
1121-200A 25-200mm/0.98-8" A ±0.04mm 310 5 12.5 16 37 Ø2 数据线
(型号7315-21需选配接收器页码9,
1121-2001 40-200mm/1.57-8" A ±0.05mm 310 7 20 16 70 Ø3 7302-21页码23, 选配)
1121-300A 30-300mm/1.18-12" A ±0.07mm 410 5 15 16 50 Ø2
1121-3001A 50-300mm/1.97-12" A ±0.07mm 410 8 25 16 77 Ø3
1121-500A 40-500mm/1.57-20" A ±0.07mm 680 5 20 24 90 Ø3
数据线
1121-5001 60-500mm/2.36-20" A ±0.08mm 680 10 30 24 120 Ø3 (型号7315-22需选配接收器页码9,
7302-22页码23, 选配)
1121-5002 80-500mm/3.15-20" A ±0.08mm 680 16 40 24 150 Ø3
内置无线(需选配接收器, 型号7315-2/3/6/7/8/9), 有预置功能(读数无需加测爪宽度)
型号 测量范围 类型 精度 L a b c d D
1121-150AWL 24-150mm/0.94-6" A ±0.04mm 250mm 5mm 12mm 16mm 28mm Ø2mm
1121-1501WL 35-150mm/1.38-6" A ±0.05mm 250mm 6mm 17.5mm 16mm 60mm Ø2mm
1121-200AWL 25-200mm/0.98-8" A ±0.04mm 310mm 5mm 12.5mm 16mm 37mm Ø2mm
1121-2001WL 40-200mm/1.57-8" A ±0.05mm 310mm 7mm 20mm 16mm 70mm Ø3mm
1121-300AWL 30-300mm/1.18-12" A ±0.07mm 410mm 5mm 15mm 16mm 50mm Ø2mm
1121-3001AWL 50-300mm/1.97-12" A ±0.07mm 410mm 8mm 25mm 16mm 77mm Ø3mm
1121-500AWL 40-500mm/1.57-20" A ±0.07mm 680mm 5mm 20mm 24mm 90mm Ø3mm
1121-5001WL 60-500mm/2.36-20" A ±0.08mm 680mm 10mm 30mm 24mm 120mm Ø3mm
1121-5002WL 80-500mm/3.15-20" A ±0.08mm 680mm 16mm 40mm 24mm 150mm Ø3mm

无预置功能(读数需加测爪宽度)
型号 测量范围 类型 精度 L a b c d D
1121-150B 50-150mm/1.97-6" B ±0.06mm 270mm 8mm 25mm 20mm 90mm Ø3mm
1121-200B 60-200mm/2.36-8" B ±0.06mm 320mm 10mm 30mm 20mm 100mm Ø3mm
1121-300B 60-300mm/2.36-12" B ±0.07mm 420mm 10mm 30mm 20mm 110mm Ø3mm

76
