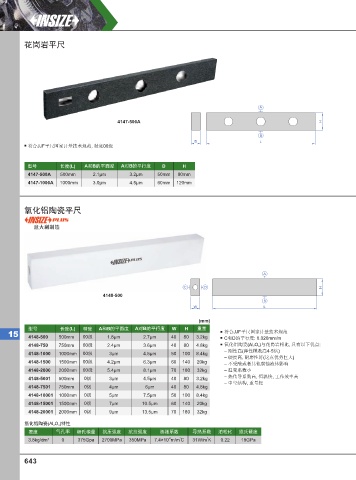

Page 652 - 英示测量INSIZE2025-v.66

花岗岩平尺

A

4147-500A H

B
D L
符合JJF平尺国家计量技术规范, 精度00级

型号 长度(L) A和B的平面度 A对B的平行度 D H
4147-500A 500mm 2.1µm 3.2µm 50mm 80mm
4147-1000A 1000mm 3.0µm 4.5µm 60mm 120mm

氧化铝陶瓷平尺

意大利制造

A

C D H
4148-500
B
W L
(mm)
型号 长度(L) 精度 A和B的平面度 A对B的平行度 W H 重量
15 4148-500 500mm 00级 1.8µm 2.7µm 40 80 3.2kg 符合JJF平尺国家计量技术规范
C和D的平行度: 0.020mm/m
4148-750 750mm 00级 2.4µm 3.6µm 40 80 4.8kg 氧化铝陶瓷(Al O )与花岗岩相比, 具有以下优点:
2
3
4148-1000 1000mm 00级 3µm 4.5µm 50 100 8.4kg – 刚性高(弹性模数高4-5倍)
– 硬度高, 耐磨性好(这点优势巨大)
4148-1500 1500mm 00级 4.2µm 6.3µm 60 140 20kg – 不受酸或者其他腐蚀液体影响
4148-2000 2000mm 00级 5.4µm 8.1µm 70 180 32kg – 温变系数小
4148-5001 500mm 0级 3µm 4.5µm 40 80 3.2kg – 热传导系数高, 恒温快, 工作效率高
– 中空结构, 重量轻
4148-7501 750mm 0级 4µm 6µm 40 80 4.8kg
4148-10001 1000mm 0级 5µm 7.5µm 50 100 8.4kg
4148-15001 1500mm 0级 7µm 10.5µm 60 140 20kg
4148-20001 2000mm 0级 9µm 13.5µm 70 180 32kg
氧化铝陶瓷(Al O )特性
3
2
密度 气孔率 杨氏模量 抗压强度 抗拉强度 膨胀系数 导热系数 泊松比 维氏硬度
-6
º
º
3.8kg/dm³ 0 375Gpa 2700MPa 350MPa 7.4×10 m/m C 31W/m K 0.22 18GPa
643
