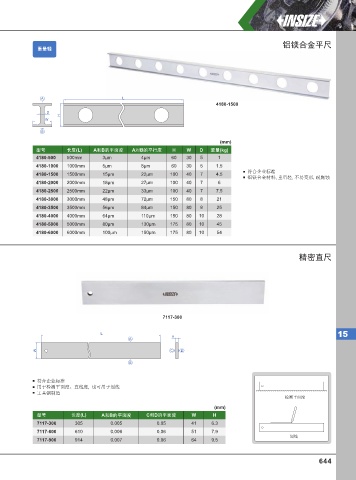

Page 653 - 英示测量INSIZE2025-v.66
P. 653
铝镁合金平尺
重量轻
A L
4180-1500
D
H
W
B
(mm)
型号 长度(L) A和B的平面度 A对B的平行度 H W D 重量(kg)
4180-500 500mm 3µm 4µm 60 30 5 1
4180-1000 1000mm 5µm 8µm 60 30 5 1.5
符合企业标准
4180-1500 1500mm 15µm 22µm 100 40 7 4.5
铝镁合金材料, 重量轻, 不易变形, 耐腐蚀
4180-2000 2000mm 18µm 27µm 100 40 7 6
4180-2500 2500mm 22µm 33µm 100 40 7 7.5
4180-3000 3000mm 48µm 72µm 150 80 8 21
4180-3500 3500mm 56µm 84µm 150 80 8 25
4180-4000 4000mm 64µm 110µm 150 80 10 28
4180-5000 5000mm 80µm 130µm 175 80 10 45
4180-6000 6000mm 100µm 150µm 175 80 10 54
精密直尺
7117-300
L 15
H
A
W C D
B
符合企业标准
用于检测平面度、直线度, 也可用于划线
工具钢制造
检测平面度
(mm)
型号 长度(L) A和B的平面度 C和D的平面度 W H
7117-300 305 0.005 0.05 41 6.3
7117-600 610 0.006 0.06 51 7.9
划线
7117-900 914 0.007 0.06 64 9.5
644
