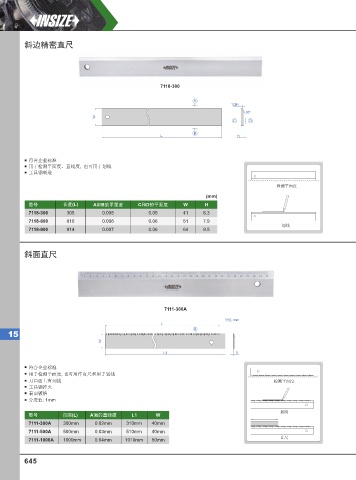

P. 654
斜边精密直尺
7118-300
A
1/2H
30°
W
C D
B
L H
符合企业标准
用于检测平面度、直线度, 也可用于划线
工具钢制造
检测平面度
(mm)
型号 长度(L) A和B的平面度 C和D的平面度 W H
7118-300 305 0.005 0.05 41 6.3
7118-600 610 0.006 0.06 51 7.9
划线
7118-900 914 0.007 0.06 64 9.5
斜面直尺
7111-300A
单位: mm
L
A
15
W
L1 5
符合企业标准
用于检测平面度, 也可用作直尺和用于划线
刀口面上有刻线 检测平面度
工具钢淬火
表面镀铬
分度值: 1mm
划线
型号 范围(L) A面的直线度 L1 W
7111-300A 300mm 0.02mm 310mm 40mm
7111-500A 500mm 0.03mm 510mm 40mm
直尺
7111-1000A 1000mm 0.04mm 1010mm 50mm
645
