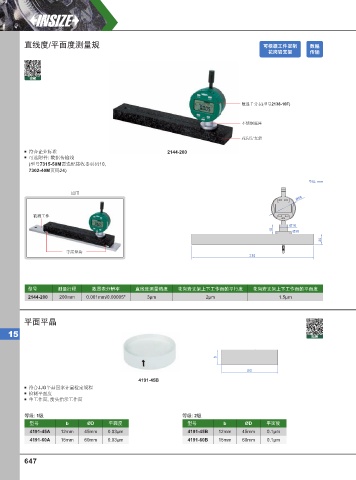

直线度/平面度测量规 可根据⼯件定制 数据
花岗岩⽀架 传输

视频

数显千分表(型号2138-10F)

不锈钢底座

花岗岩支架

符合企业标准 2144-200
可选附件: 数据传输线
(型号7315-50M需选配接收器页码10,
7302-40M页码24)

单位: mm
应用
Ø58

被测工件
Ø16
18 Ø30
20

等高量块
230

型号 测量行程 数显表分辨率 直线度测量精度 花岗岩支架上下工作面的平行度 花岗岩支架上下工作面的平面度
2144-200 200mm 0.001mm/0.00005" 3µm 2µm 1.5µm

平面平晶

15 视频

b

ØD
4191-45B
符合JJG平晶国家计量检定规程
检测平面度
单工作面, 箭头指示工作面

等级: 1级 等级: 2级
型号 b ØD 平面度 型号 b ØD 平面度
4191-45A 12mm 45mm 0.03µm 4191-45B 12mm 45mm 0.1µm
4191-60A 15mm 60mm 0.03µm 4191-60B 15mm 60mm 0.1µm

647
