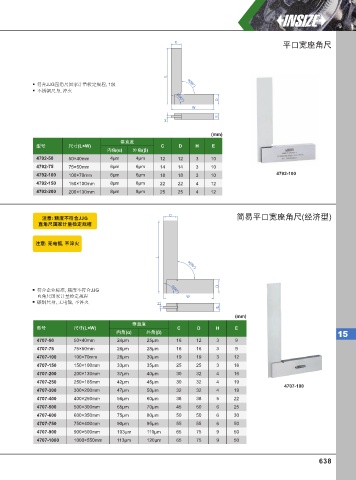

C
平口宽座角尺

L
符合JJG直角尺国家计量检定规程, 1级 α(90°)
不锈钢尺身, 淬火
β(90°)
D
W
E
H
(mm)
垂直度
型号 尺寸(L×W) C D H E
内角(α) 外角(β)
4792-50 50×40mm 4µm 4µm 12 12 3 10
4792-75 75×50mm 6µm 6µm 14 14 3 10
4792-100 100×70mm 6µm 6µm 18 18 3 10 4792-100
4792-150 150×100mm 8µm 8µm 22 22 4 12
4792-200 200×130mm 8µm 8µm 25 25 4 12

C 简易平口宽座角尺(经济型)
注意: 精度不符合JJG
直⻆尺国家计量检定规程

注意: ⽆电镀, 不淬⽕

L α(90°)

D
符合企业标准, 精度不符合JJG β(90°)
直角尺国家计量检定规程 W
碳钢尺身, 无电镀, 不淬火 H
E
(mm)
垂直度
型号 尺寸(L×W) C D H E
内角(α) 外角(β) 15
4707-50 50×40mm 24µm 25µm 16 12 3 9
4707-75 75×50mm 26µm 28µm 16 16 3 9
4707-100 100×70mm 28µm 30µm 19 19 3 12
4707-150 150×100mm 33µm 35µm 25 25 3 16
4707-200 200×130mm 37µm 40µm 30 32 4 16
4707-250 250×165mm 42µm 45µm 30 32 4 19
4707-100
4707-300 300×200mm 47µm 50µm 32 32 4 19
4707-400 400×250mm 56µm 60µm 38 38 5 22
4707-500 500×300mm 65µm 70µm 45 50 6 25
4707-600 600×350mm 75µm 80µm 50 50 6 30
4707-750 750×400mm 90µm 95µm 55 55 6 50
4707-900 900×500mm 103µm 110µm 65 75 9 50
4707-1000 1000×550mm 113µm 120µm 65 75 9 50
