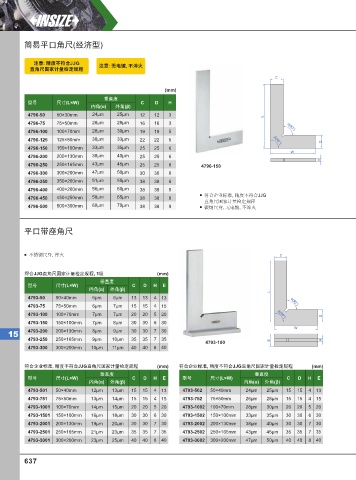

Page 646 - 英示测量INSIZE2025-v.66

简易平口角尺(经济型)

注意: 精度不符合JJG 注意: ⽆电镀, 不淬⽕
直⻆尺国家计量检定规程
C

(mm)
垂直度
型号 尺寸(L×W) C D H
内角(α) 外角(β)
4796-50 50×30mm 24μm 25μm 12 12 3
L
4796-75 75×50mm 26μm 28μm 16 16 3 α(90°)
4796-100 100×70mm 28μm 30μm 19 19 5
4796-125 125×80mm 30μm 33μm 22 22 5 β(90°)
D
4796-150 150×100mm 33μm 35μm 25 25 6
W
4796-200 200×130mm 38μm 40μm 25 25 6
H
4796-250 250×165mm 43μm 45μm 25 25 6 4796-150
4796-300 300×200mm 47μm 50μm 30 30 6
4796-350 350×200mm 51μm 55μm 38 38 6
4796-400 400×200mm 56μm 60μm 38 38 9
4796-450 450×250mm 58μm 65μm 38 38 9 符合企业标准, 精度不符合JJG
直角尺国家计量检定规程
4796-500 500×300mm 69μm 70μm 38 38 9 碳钢尺身, 无电镀, 不淬火

平口带座角尺

不锈钢尺身, 淬火 C

符合JJG直角尺国家计量检定规程, 1级 (mm)
垂直度
型号 尺寸(L×W) C D H E
内角(α) 外角(β)

L
4793-50 50×40mm 6µm 6µm 13 13 4 13 α(90°)
4793-75 75×50mm 6µm 7µm 15 15 4 15
4793-100 100×70mm 7µm 7µm 20 20 5 20 β(90°) D
4793-150 150×100mm 7µm 8µm 30 30 6 30
W
30
8µm
7
9µm
15 4793-200 200×130mm 30 30
4793-250 250×165mm 9µm 10µm 35 35 7 35 E H
4793-100
4793-300 300×200mm 10µm 11µm 40 40 8 40
符合企业标准, 精度不符合JJG直角尺国家计量检定规程 (mm) 符合企业标准, 精度不符合JJG直角尺国家计量检定规程 (mm)
垂直度 垂直度
型号 尺寸(L×W) C D H E 型号 尺寸(L×W) C D H E

内角(α) 外角(β) 内角(α) 外角(β)
4793-501 50×40mm 12μm 13μm 15 15 4 13 4793-502 50×40mm 24μm 25μm 15 15 4 13
4793-751 75×50mm 13μm 14μm 15 15 4 15 4793-752 75×50mm 26μm 28μm 15 15 4 15
4793-1001 100×70mm 14μm 15μm 20 20 5 20 4793-1002 100×70mm 28μm 30μm 20 20 5 20
4793-1501 150×100mm 16μm 18μm 30 30 6 30 4793-1502 150×100mm 33μm 35μm 30 30 6 30
4793-2001 200×130mm 19μm 20μm 30 30 7 30 4793-2002 200×130mm 38μm 40μm 30 30 7 30
4793-2501 250×165mm 21μm 23μm 35 35 7 35 4793-2502 250×165mm 43μm 45μm 35 35 7 35
4793-3001 300×200mm 23μm 25μm 40 40 8 40 4793-3002 300×200mm 47μm 50μm 40 40 8 40

637
