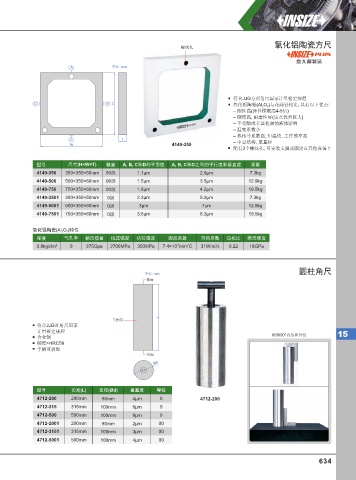

氧化铝陶瓷方尺
螺纹孔

意大利制造
A 单位: mm

符合JJG方形角尺国家计量检定规程
D B H 氧化铝陶瓷(Al O )与花岗岩相比, 具有以下优点:
2
3
– 刚性高(弹性模数高4-5倍)
– 硬度高, 耐磨性好(这点优势巨大)
– 不受酸或者其他腐蚀液体影响
– 温变系数小
– 热传导系数高, 恒温快, 工作效率高
C T – 中空结构, 重量轻
W 4149-350
配有3个螺纹孔, 可安装支脚或固定在其他设备上

型号 尺寸(H×W×T) 精度 A, B, C和D的平面度 A, B, C和D之间的平行度和垂直度 重量
4149-350 350×350×50mm 00级 1.1µm 2.6µm 7.3kg
4149-500 500×350×60mm 00级 1.5µm 3.5µm 12.9kg
4149-750 750×350×60mm 00级 1.8µm 4.2µm 19.5kg
4149-3501 350×350×50mm 0级 2.3µm 5.2µm 7.3kg
4149-5001 500×350×60mm 0级 3µm 7µm 12.9kg
4149-7501 750×350×60mm 0级 3.5µm 8.3µm 19.5kg

氧化铝陶瓷(Al O )特性
3
2
密度 气孔率 杨氏模量 抗压强度 抗拉强度 膨胀系数 导热系数 泊松比 维氏硬度
-6
º
º
3.8kg/dm³ 0 375Gpa 2700MPa 350MPa 7.4×10 m/m C 31W/m K 0.22 18GPa
圆柱角尺
单位: mm
基面

L
工作面
符合JJG直角尺国家
计量检定规程 15
合金钢 检验90°内角和外角
硬度>HRC58
手柄可拆卸
基面
Ød

型号 长度(L) 直径(Ød ) 垂直度 等级
4712-200 200mm 80mm 4μm 0 4712-200
4712-315 315mm 100mm 6μm 0
4712-500 500mm 100mm 8μm 0
4712-2001 200mm 80mm 2μm 00
4712-3151 315mm 100mm 3μm 00
4712-5001 500mm 100mm 4μm 00
