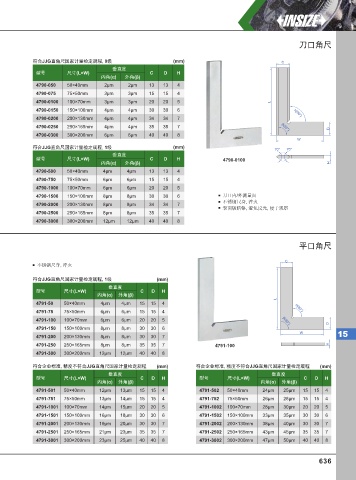

Page 645 - 英示测量INSIZE2025-v.66

刀口角尺

符合JJG直角尺国家计量检定规程, 0级 (mm) C
垂直度
型号 尺寸(L×W) C D H
内角(α) 外角(β)
4790-050 50×40mm 2µm 2µm 13 13 4
4790-075 75×50mm 3µm 3µm 15 15 4
4790-0100 100×70mm 3µm 3µm 20 20 5 L
4790-0150 150×100mm 4µm 4µm 30 30 6 α(90°)
4790-0200 200×130mm 4µm 4µm 34 34 7
4790-0250 250×165mm 4µm 4µm 35 35 7 β(90°)
D
4790-0300 300×200mm 6µm 6µm 40 40 8
W
符合JJG直角尺国家计量检定规程, 1级 (mm)
70° 70°
垂直度
型号 尺寸(L×W) C D H 4790-0100
内角(α) 外角(β) H
4790-500 50×40mm 4µm 4µm 13 13 4
4790-750 75×50mm 6µm 6µm 15 15 4
4790-1000 100×70mm 6µm 6µm 20 20 5
4790-1500 150×100mm 8µm 8µm 30 30 6 刀口内/外测量面
不锈钢尺身, 淬火
4790-2000 200×130mm 8µm 8µm 34 34 7
表面镀暗铬, 避免反光, 便于观察
4790-2500 250×165mm 8µm 8µm 35 35 7
4790-3000 300×200mm 12µm 12µm 40 40 8

平口角尺

C
不锈钢尺身, 淬火

符合JJG直角尺国家计量检定规程, 1级 (mm)
垂直度
型号 尺寸(L×W) C D H

内角(α) 外角(β)
L
4791-50 50×40mm 4µm 4µm 15 15 4
4791-75 75×50mm 6µm 6µm 15 15 4 α(90°)
4791-100 100×70mm 6µm 6µm 20 20 5 β(90°)
D
4791-150 150×100mm 8µm 8µm 30 30 6
W 15
4791-200 200×130mm 8µm 8µm 30 30 7
4791-250 250×165mm 8µm 8µm 35 35 7 4791-100 H
4791-300 300×200mm 12µm 12µm 40 40 8
符合企业标准, 精度不符合JJG直角尺国家计量检定规程 (mm) 符合企业标准, 精度不符合JJG直角尺国家计量检定规程 (mm)
垂直度 垂直度
型号 尺寸(L×W) C D H 型号 尺寸(L×W) C D H
内角(α) 外角(β) 内角(α) 外角(β)

4791-501 50×40mm 12µm 13µm 15 15 4 4791-502 50×40mm 24μm 25μm 15 15 4
4791-751 75×50mm 13µm 14µm 15 15 4 4791-752 75×50mm 26μm 28μm 15 15 4
4791-1001 100×70mm 14µm 15µm 20 20 5 4791-1002 100×70mm 28μm 30μm 20 20 5
4791-1501 150×100mm 16µm 18µm 30 30 6 4791-1502 150×100mm 33μm 35μm 30 30 6
4791-2001 200×130mm 19µm 20µm 30 30 7 4791-2002 200×130mm 38μm 40μm 30 30 7
4791-2501 250×165mm 21μm 23μm 35 35 7 4791-2502 250×165mm 43μm 45μm 35 35 7
4791-3001 300×200mm 23μm 25μm 40 40 8 4791-3002 300×200mm 47μm 50μm 40 40 8
