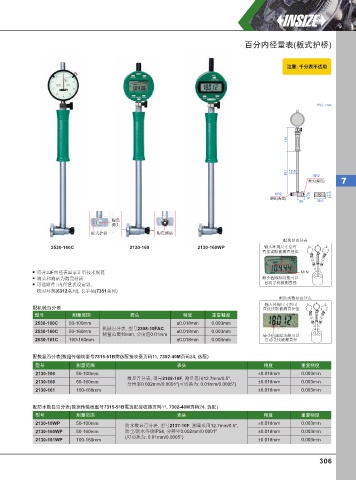

Page 315 - 英示测量INSIZE2025-v.66

百分内径量表(板式护桥)

注意: 千分表不适⽤

单位: mm

110

191 12.8 SR2

测头(陶瓷) 7
SR2 9.25
测砧(陶瓷) 18.5
26 38.6

陶瓷
测头
板式护桥 陶瓷测砧
配数显百分表
2530-160C 2130-160 2130-160WP 输入环规尺寸后可
直接读取被测直径值

符合JJF内径表国家计量技术规范 MIN
测头和测砧为陶瓷材质 最小值跟踪功能可以
自动寻找被测直径
可选附件: 内径量表设定器,
校对环规(6312系列), 长手柄(7351系列)
配防水数显百分表
输入环规尺寸后可
配机械百分表 直接读取被测直径值
型号 测量范围 表头 精度 重复精度
2530-100C 50-100mm ±0.018mm 0.003mm
机械百分表, 型号2308-10FAC,
2530-160C 50-160mm ±0.018mm 0.003mm
测量范围10mm, 分度值0.01mm 最小值跟踪功能可以
2530-161C 100-160mm ±0.018mm 0.003mm 自动寻找被测直径

配数显百分表(数据传输线型号7315-51B需选配接收器页码11, 7302-40M页码24, 选配)
型号 测量范围 表头 精度 重复精度
2130-100 50-100mm ±0.018mm 0.003mm
数显百分表, 型号2108-10F, 测量范围12.7mm/0.5",
2130-160 50-160mm ±0.018mm 0.003mm
分辨率0.002mm/0.0001"(可切换为: 0.01mm/0.0005")
2130-161 100-160mm ±0.018mm 0.003mm

配防水数显百分表(数据传输线型号7315-51B需选配接收器页码11, 7302-40M页码24, 选配)
型号 测量范围 表头 精度 重复精度
2130-10WP 50-100mm ±0.018mm 0.003mm
防水数显百分表, 型号2137-10F, 测量范围12.7mm/0.5",
2130-160WP 50-160mm 防尘/防水等级IP54, 分辨率0.002mm/0.0001" ±0.018mm 0.003mm
(可切换为: 0.01mm/0.0005")
2130-161WP 100-160mm ±0.018mm 0.003mm

306
