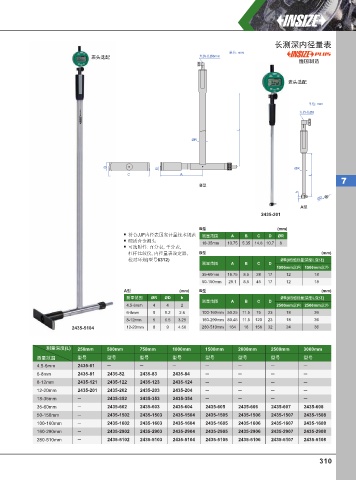

Page 319 - 英示测量INSIZE2025-v.66

长测深内径量表
单位: mm
表头选配 夹持孔Ø8mm
德国制造

表头选配

单位: mm
夹持孔Ø8

L
ØR

D B ØR
C A L
7
B型
h
ØD
A型
2435-201

B型 (mm)
符合JJF内径表国家计量技术规范 测量范围 A B C D ØR
硬质合金测头
18-35mm 10.75 5.35 14.8 10.7 8
可选附件: 百分表, 千分表,
杠杆比较仪, 内径量表设定器, B型 (mm)
校对环规(型号6312) ØR(根据测量深度L变化)
测量范围 A B C D
1500mm以内 1500mm以外
35-60mm 18.75 8.5 28 17 12 18
50-150mm 29.1 8.5 45 17 12 18
A型 (mm) B型 (mm)
测量范围 ØR ØD h ØR(根据测量深度L变化)
测量范围 A B C D
4.5-6mm 4 4 2 2500mm以内 2500mm以外
6-8mm 5 5.2 2.6 100-160mm 50.25 11.5 75 23 18 36
8-12mm 5 6.5 3.25 160-290mm 80.45 11.5 120 23 18 36
2435-5104 12-20mm 8 9 4.56 280-510mm 164 16 156 32 24 36

测量深度(L) 250mm 500mm 750mm 1000mm 1500mm 2000mm 2500mm 3000mm
测量范围 型号 型号 型号 型号 型号 型号 型号 型号
4.5-6mm 2435-61 ─ ─ ─ ─ ─ ─ ─
6-8mm 2435-81 2435-82 2435-83 2435-84 ─ ─ ─ ─
8-12mm 2435-121 2435-122 2435-123 2435-124 ─ ─ ─ ─
12-20mm 2435-201 2435-202 2435-203 2435-204 ─ ─ ─ ─
18-35mm ─ 2435-352 2435-353 2435-354 ─ ─ ─ ─
35-60mm ─ 2435-602 2435-603 2435-604 2435-605 2435-606 2435-607 2435-608
50-150mm ─ 2435-1502 2435-1503 2435-1504 2435-1505 2435-1506 2435-1507 2435-1508
100-160mm ─ 2435-1602 2435-1603 2435-1604 2435-1605 2435-1606 2435-1607 2435-1608
160-290mm ─ 2435-2902 2435-2903 2435-2904 2435-2905 2435-2906 2435-2907 2435-2908
280-510mm ─ 2435-5102 2435-5103 2435-5104 2435-5105 2435-5106 2435-5107 2435-5108
