Page 310 - 英示测量INSIZE2025-v.66
P. 310

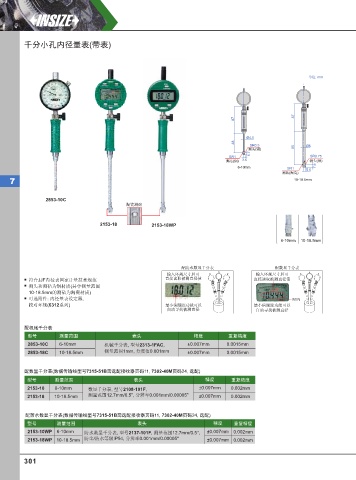

千分小孔内径量表(带表)





                                                                                                           单位: mm







                                                                                                      87
                                                                                  87

                                                                                      Ø4.5
                                                                                  48
                                                                                        SR0.5         95  Ø6
                                                                                       5.7 测头(钢)
                                                                                SR1                         SR0.75
                                                                               测砧(钢)  3.6                  测头(钢)
                                                                                   6-10mm           SR1       7.8
                                                                                                          5.6
                                                                                                  测砧(陶瓷)
    7                                                                                                 10-18.5mm

                 2853-10C
                                             陶瓷测砧


                                   2153-18           2153-18WP

                                                                                                  6-10mm  10-18.5mm




                                                               配防水数显千分表                         配数显千分表
                                                          输入环规尺寸后可                       输入环规尺寸后可
           符合JJF内径表国家计量技术规范                               直接读取被测直径值                     直接读取被测直径值
           测头和测砧为钢材质(其中测量范围
           10-18.5mm的测砧为陶瓷材质)
           可选附件: 内径量表设定器,                                                                             MIN
           校对环规(6312系列)                                   最小值跟踪功能可以                     最小值跟踪功能可以
                                                          自动寻找被测直径                       自动寻找被测直径


         配机械千分表
           型号        测量范围                     表头                    精度          重复精度
           2853-10C  6-10mm          机械千分表, 型号2313-1FAC,          ±0.007mm     0.0015mm
           2853-18C  10-18.5mm       测量范围1mm, 分度值0.001mm          ±0.007mm     0.0015mm


         配数显千分表(数据传输线型号7315-51B需选配接收器页码11, 7302-40M页码24, 选配)
          型号        测量范围                       表头                       精度       重复精度
          2153-10   6-10mm     数显千分表, 型号2108-101F,                   ±0.007mm   0.002mm
          2153-18   10-18.5mm  测量范围12.7mm/0.5", 分辨率0.001mm/0.00005"  ±0.007mm   0.002mm


          配防水数显千分表(数据传输线型号7315-51B需选配接收器页码11, 7302-40M页码24, 选配)
          型号         测量范围                       表头                        精度     重复精度

          2153-10WP  6-10mm   防水数显千分表, 型号2137-101F, 测量范围12.7mm/0.5",    ±0.007mm  0.002mm

          2153-18WP 10-18.5mm  防尘/防水等级IP54, 分辨率0.001mm/0.00005"         ±0.007mm  0.002mm

         301
