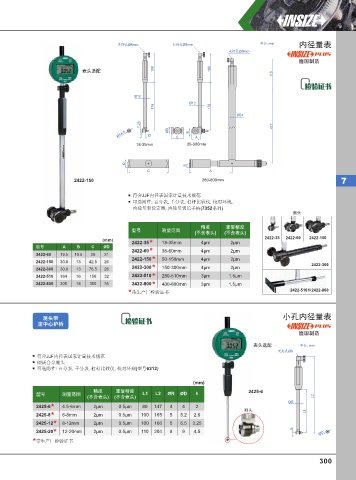

Page 309 - 英示测量INSIZE2025-v.66

夹持孔Ø8mm 夹持孔Ø8mm 单位: mm 内径量表
夹持孔Ø8mm
德国制造
表头选配 108 108
118

Ø12
Ø12
178 178
Ø24
7.25 417
Ø14.5 12 ØD C B A

18-35mm 35-300mm

D B
C A
2422-150 280-800mm 7

符合JJF内径表国家计量技术规范
可选附件: 百分表, 千分表, 杠杆比较仪, 校对环规,
内径量表设定器, 内径量表长手柄(7352系列)
测头

精度 重复精度
型号 测量范围
(不含表头) (不含表头)
2422-35 2422-60 2422-150
(mm)
2422-35 * 18-35mm 4μm 2μm
型号 A B C ØD
2422-60 * 35-60mm 4μm 2μm
2422-60 19.5 10.5 28 21
2422-150 * 50-150mm 4μm 2μm
2422-150 30.8 13 42.5 26 2422-300
2422-300 * 150-300mm 4μm 2μm
2422-300 30.8 13 76.5 26
2422-510 164 16 156 32 2422-510 * 280-510mm 3μm 1.5μm
*
2422-800 305 18 300 36 2422-800 400-800mm 3μm 1.5μm
* 带生产厂检验证书 2422-510和2422-800

测头带 小孔内径量表
定中⼼护桥
德国制造

表头选配 单位: mm
夹持孔Ø8
符合JJF内径表国家计量技术规范
硬质合金测头
可选附件: 百分表, 千分表, 杠杆比较仪, 校对环规(型号6312)

(mm)
精度 重复精度 2425-6
型号 测量范围 L1 L2 ØR ØD h
(不含表头) (不含表头) L2
ØR
2425-6 * 4.5-6mm 2μm 0.5μm 80 147 4 4 2 测头
2425-8 * 6-8mm 2μm 0.5μm 100 165 5 5.2 2.6 L1
2425-12 * 8-12mm 2μm 0.5μm 100 166 5 6.5 3.25
2425-20 * 12-20mm 2μm 0.5μm 110 204 8 9 4.5 h ØD
* 带生产厂检验证书
