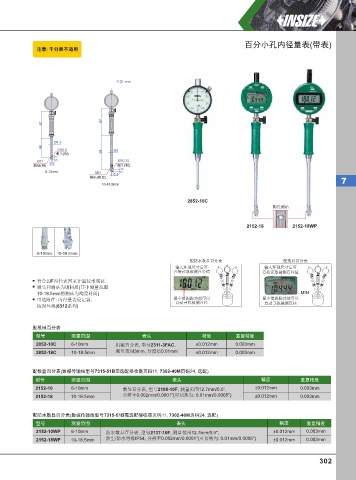

Page 311 - 英示测量INSIZE2025-v.66

百分小孔内径量表(带表)
注意: 千分表不适⽤

单位: mm

87
87

Ø4.5
48
SR0.5 95 Ø6
5.7 测头(钢)
SR1 SR0.75
测砧(钢) 3.6 测头(钢)
6-10mm SR1 5.6 7.8

测砧(陶瓷)
7
10-18.5mm
2852-10C
陶瓷测砧

2152-18 2152-18WP

6-10mm 10-18.5mm
配防水数显百分表 配数显百分表
输入环规尺寸后可 输入环规尺寸后可
直接读取被测直径值 直接读取被测直径值
符合JJF内径表国家计量技术规范
测头和测砧为钢材质(其中测量范围
10-18.5mm的测砧为陶瓷材质) MIN
可选附件: 内径量表设定器, 最小值跟踪功能可以 最小值跟踪功能可以
自动寻找被测直径 自动寻找被测直径
校对环规(6312系列)

配机械百分表
型号 测量范围 表头 精度 重复精度
2852-10C 6-10mm 机械百分表, 型号2311-3FAC, ±0.012mm 0.003mm
2852-18C 10-18.5mm 测量范围3mm, 分度值0.01mm ±0.012mm 0.003mm

配数显百分表(数据传输线型号7315-51B需选配接收器页码11, 7302-40M页码24, 选配)
型号 测量范围 表头 精度 重复精度
2152-10 6-10mm 数显百分表, 型号2108-10F, 测量范围12.7mm/0.5", ±0.012mm 0.003mm
2152-18 10-18.5mm 分辨率0.002mm/0.0001"(可切换为: 0.01mm/0.0005") ±0.012mm 0.003mm

配防水数显百分表(数据传输线型号7315-51B需选配接收器页码11, 7302-40M页码24, 选配)
型号 测量范围 表头 精度 重复精度

2152-10WP 6-10mm 防水数显百分表, 型号2137-10F, 测量范围12.7mm/0.5", ±0.012mm 0.003mm
2152-18WP 10-18.5mm 防尘/防水等级IP54, 分辨率0.002mm/0.0001"(可切换为: 0.01mm/0.0005") ±0.012mm 0.003mm

302
