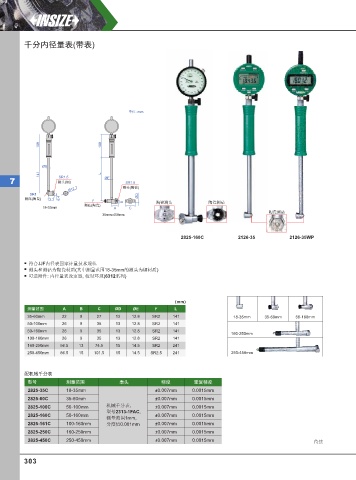

Page 312 - 英示测量INSIZE2025-v.66

千分内径量表(带表)

单位: mm

109 109

Ø9
141 SR1.5
7 测头(钢) L ØE SR1.5
Ø12.7 测头(陶瓷)
SR1
测砧(陶瓷) 12.2 6.4 ØD
F B 陶瓷测头 陶瓷测砧
测砧(陶瓷)
18-35mm A C
陶瓷测砧
35mm-450mm

2825-160C 2126-35 2126-35WP

符合JJF内径表国家计量技术规范
测头和测砧为陶瓷材质(其中测量范围18-35mm的测头为钢材质)
可选附件: 内径量表设定器, 校对环规(6312系列)

(mm)
测量范围 A B C ØD ØE F L
35-60mm 22 9 27 13 12.8 SR2 141 18-35mm 35-60mm 50-160mm
50-100mm 26 9 35 13 12.8 SR2 141
50-160mm 26 9 35 13 12.8 SR2 141
160-250mm
100-160mm 26 9 35 13 12.8 SR2 141
160-250mm 56.5 13 74.5 15 14.5 SR2 241
250-450mm 86.5 15 101.5 15 14.5 SR2.5 241 250-450mm

配机械千分表
型号 测量范围 表头 精度 重复精度
2825-35C 18-35mm ±0.007mm 0.0015mm
2825-60C 35-60mm ±0.007mm 0.0015mm
2825-100C 50-100mm 机械千分表, ±0.007mm 0.0015mm
型号2313-1FAC,
2825-160C 50-160mm ±0.007mm 0.0015mm
测量范围1mm,
2825-161C 100-160mm 分度值0.001mm ±0.007mm 0.0015mm
2825-250C 160-250mm ±0.007mm 0.0015mm
2825-450C 250-450mm ±0.007mm 0.0015mm 待续

303
