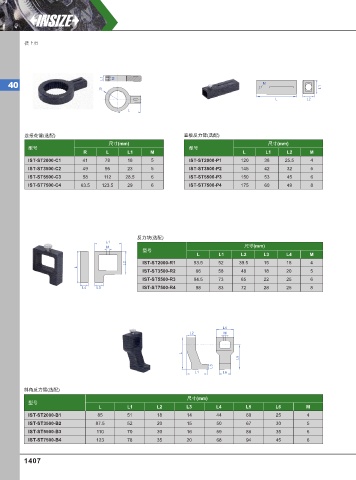

接上页

L1 M
40 M
R L1
L L2
L

连接花键(选配) 直板反力臂(选配)
尺寸(mm) 尺寸(mm)
型号 型号
R L L1 M L L1 L2 M
IST-ST2000-C1 41 78 18 5 IST-ST2000-P1 120 38 25.5 4
IST-ST3500-C2 49 95 23 5 IST-ST3500-P2 145 42 32 5
IST-ST5500-C3 58 112 28.5 6 IST-ST5500-P3 150 53 45 6
IST-ST7500-C4 63.5 123.5 29 6 IST-ST7500-P4 175 60 49 8

反力块(选配)
L1
M 尺寸(mm)
型号
L L1 L2 L3 L4 M
L2 IST-ST2000-R1 53.5 52 39.5 15 18 4
L
IST-ST3500-R2 66 58 48 18 20 5
IST-ST5500-R3 94.5 73 65 22 25 6
L4 L3 IST-ST7500-R4 98 83 72 28 25 8

L4
L2 M

L
L5
L3
L1 L6

斜角反力臂(选配)
尺寸(mm)
型号
L L1 L2 L3 L4 L5 L6 M
IST-ST2000-B1 85 51 18 14 44 60 25 4
IST-ST3500-B2 87.5 52 20 15 50 67 30 5
IST-ST5500-B3 110 70 30 16 59 86 35 6
IST-ST7500-B4 123 78 35 20 68 94 45 6

1407
