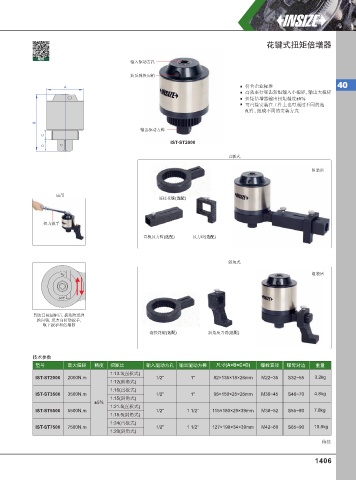

Page 1415 - 英示测量INSIZE2025-v.66

花键式扭矩倍增器

视频
输入驱动方孔

防反弹换向销
A 符合企业标准 40
高效率行星齿轮组输入小扭矩, 输出大扭矩
扭矩倍增器输出扭矩精度±5%
可直接安装在工件上也可通过不同的选
配件, 组成不同的安装方式

B
输出驱动方榫
C
IST-ST2000
D
直板式

组装后

应用
连接花键(选配)

扭力扳手
直板反力臂(选配) 反力块(选配)

斜角式
组装后
cw

ccw

到达目标扭矩后, 拨动防反弹
换向销, 反方向转动扳手,
取下扳手和倍增器
连接花键(选配) 斜角反力臂(选配)

技术参数
型号 最大扭矩 精度 扭矩比 输入驱动方孔 输出驱动方榫 尺寸(A×B×C×D) 螺栓直径 螺母对边 重量
1:13.3(直板式)
×
×
×
IST-ST2000 2000N.m 1/2" 1" 82 135 18 26mm M22~35 S32~55 3.2kg
1:12(斜角式)
1:16(直板式)
×
×
×
IST-ST3500 3500N.m 1/2" 1" 98 150 25 26mm M30~45 S46~70 4.8kg
1:15(斜角式)
±5%
1:21.5(直板式)
×
IST-ST5500 5500N.m 1/2" 1 1/2" 115 180 29 39mm M38~52 S55~80 7.8kg
×
×
1:18.5(斜角式)
1:24(直板式)
×
×
IST-ST7500 7500N.m 1/2" 1 1/2" 127 198 34 39mm M42~60 S65~90 10.8kg
×
1:20(斜角式)
待续
