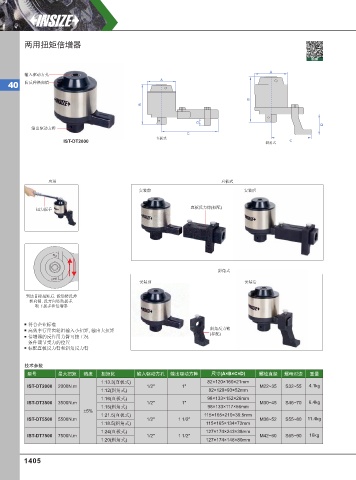

两用扭矩倍增器

视频

A
输入驱动方孔
A
防反弹换向销
40
B
B

D
D
输出驱动方榫
C
直板式
IST-DT2000 斜角式 C

应用 直板式
安装前 安装后

扭力扳手 直板反力臂(标配)

cw

斜角式
ccw
安装前 安装后
到达目标扭矩后, 拨动防反弹
换向销, 反方向转动扳手,
取下扳手和倍增器

符合企业标准
高效率行星齿轮组输入小扭矩, 输出大扭矩 斜角反力臂
(标配)
倍增器的反作用力臂可按工况
条件调节受力的位置
标配直板反力臂和斜角反力臂

技术参数
型号 最大扭矩 精度 扭矩比 输入驱动方孔 输出驱动方榫 尺寸(A×B×C×D) 螺栓直径 螺母对边 重量
×
×
×
1:13.3(直板式) 82 120 160 21mm
IST-DT2000 2000N.m 1/2" 1" M22~35 S32~55 4.1kg
×
×
×
1:12(斜角式) 82 120 93 52mm
×
×
×
1:16(直板式) 98 133 152 26mm
IST-DT3500 3500N.m 1/2" 1" M30~45 S46~70 6.4kg
×
×
×
1:15(斜角式) 98 133 117 56mm
±5%
×
×
×
1:21.5(直板式) 115 165 210 39.5mm
IST-DT5500 5500N.m 1/2" 1 1/2" M38~52 S55~80 11.4kg
×
×
×
1:18.5(斜角式) 115 165 134 72mm
×
×
×
1:24(直板式) 127 174 243 38mm
IST-DT7500 7500N.m 1/2" 1 1/2" M42~60 S65~90 16kg
×
×
×
1:20(斜角式) 127 174 146 80mm
