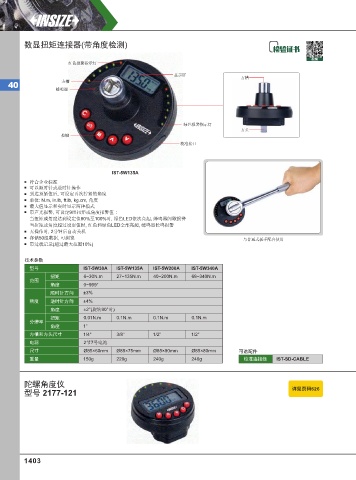

Page 1412 - 英示测量INSIZE2025-v.66

数显扭矩连接器(带角度检测)

视频
红色报警指示灯

显示屏
方槽
方槽
40
蜂鸣器

绿色报警指示灯
方头
按键
校准接口

IST-5W135A
符合企业标准
可以顺时针或逆时针操作
到达预紧值后, 可设定再次拧紧的角度
单位: N.m, in.lb, ft.lb, kg.cm, 角度
最大值显示和实时显示两种模式
带声光报警, 可设定9组扭矩或角度报警值 :
当扭矩或角度达到设定值80%至100%时, 绿色LED依次亮起, 蜂鸣器间歇报警
当扭矩或角度超过设定值时, 红色和绿色LED全部亮起, 蜂鸣器长鸣报警
无操作时, 2分钟后自动关机
存储50组数据, 可浏览 与普通式扳手配合使用
带过载记录(超过最大范围10%)

技术参数
型号 IST-5W30A IST-5W135A IST-5W200A IST-5W340A
扭矩 6~30N.m 27~135N.m 40~200N.m 68~340N.m
范围
角度 0~999°
顺时针方向 ±3%
精度 逆时针方向 ±4%
角度 ±2°(旋转90°时)
扭矩 0.01N.m 0.1N.m 0.1N.m 0.1N.m
分辨率
角度 1°
方槽和方头尺寸 1/4" 3/8" 1/2" 1/2"
电源 2节7号电池
尺寸 Ø85×60mm Ø85×75mm Ø85×80mm Ø85×80mm 可选配件
重量 150g 220g 240g 240g 校准连接线 IST-SD-CABLE

陀螺角度仪
详⻅⻚码626
型号 2177-121
