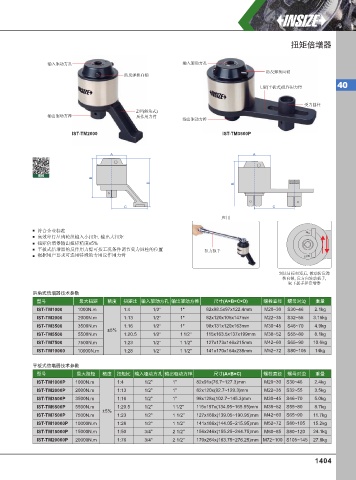

Page 1413 - 英示测量INSIZE2025-v.66

扭矩倍增器

输入驱动方孔 输入驱动方孔
防反弹换向销
防反弹换向销
L型(平板式)反作用力臂 40

受力圆柱
Z型(斜角式)
输出驱动方榫 反作用力臂
输出驱动方榫
IST-TM2000 IST-TM3500P

A A

视频
B
D B

C C
应用

符合企业标准
cw
高效率行星齿轮组输入小扭矩, 输出大扭矩
扭矩倍增器输出扭矩精度±5%
平板式倍增器的反作用力臂可按工况条件调节受力圆柱的位置 扭力扳手
根据用户要求可选用特殊的专用反作用力臂 ccw

到达目标扭矩后, 拨动防反弹
换向销, 反方向转动扳手,
取下扳手和倍增器
斜角 式倍增器技术参数
型号 最大扭矩 精度 扭矩比 输入驱动方孔 输出驱动方榫 尺寸(A×B×C×D) 螺栓直径 螺母对边 重量
IST-TM1000 1000N.m 1:4 1/2" 1" 82x98.5x97x122.4mm M20~30 S30~46 2.1kg
IST-TM2000 2000N.m 1:13 1/2" 1" 82x120x105x147mm M22~35 S32~55 3.15kg
IST-TM3500 3500N.m 1:16 1/2" 1" 98x131x120x163mm M30~45 S46~70 4.9kg
±5%
IST-TM5500 5500N.m 1:20.5 1/2" 1 1/2" 115x163.5x137x199mm M38~52 S55~80 8.1kg
IST-TM7500 7500N.m 1:23 1/2" 1 1/2" 127x173x146x215mm M42~60 S65~90 10.6kg
IST-TM10000 10000N.m 1:28 1/2" 1 1/2" 141x170x164x238mm M52~72 S80~105 14kg

平板式倍增器技术参数
型号 最大扭矩 精度 扭矩比 输入驱动方孔 输出驱动方榫 尺寸(A×B×C) 螺栓直径 螺母对边 重量
IST-TM1000P 1000N.m 1:4 1/2" 1" 82x91x(76.7~127.3)mm M20~30 S30~46 2.4kg
IST-TM2000P 2000N.m 1:13 1/2" 1" 82x120x(92.7~129.3)mm M22~35 S32~55 3.5kg
IST-TM3500P 3500N.m 1:16 1/2" 1" 98x128x(102.7~145.3)mm M30~45 S46~70 5.0kg
IST-TM5500P 5500N.m 1:20.5 1/2" 1 1/2" 115x157x(134.05~165.95)mm M38~52 S55~80 8.7kg
±5%
IST-TM7500P 7500N.m 1:23 1/2" 1 1/2" 127x168x(139.05~190.95)mm M42~60 S65~90 11.7kg
IST-TM10000P 10000N.m 1:28 1/2" 1 1/2" 141x186x(144.05~215.95)mm M52~72 S80~105 15.2kg
IST-TM15000P 15000N.m 1:50 3/4" 2 1/2" 156x246x(155.25~244.75)mm M60~85 S80~120 24.1kg
IST-TM20000P 20000N.m 1:76 3/4" 2 1/2" 170x264x(163.75~276.25)mm M72~100 S105~145 27.8kg
