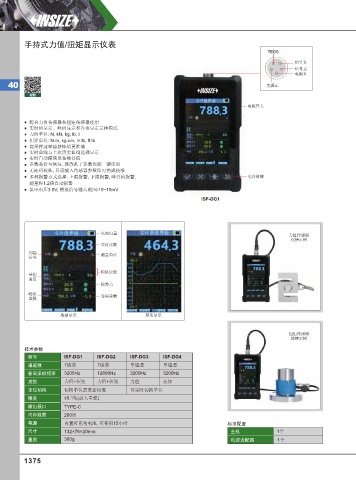

Page 1384 - 英示测量INSIZE2025-v.66

手持式力值/扭矩显示仪表
TEDS
信号负
信号正
电源负

40 电源正
视频
电源开关

配合力值传感器和扭矩传感器使用
实时值显示、峰值显示和谷值显示三种模式
力值单位: N, kN, kg, lb, t
扭矩单位: N.m, kg.cm, in.lb, ft.lb
高采样速率捕获峰值更准确
实时曲线与上次历史曲线选择显示
实时自动捕获设备峰谷值
参数备份与恢复, 修改乱了参数也能一键还原
无砝码校准, 只需输入传感器参数即可完成校准
多种报警方式选择: 上限报警, 下限报警, 峰谷值报警, 电容按键
超量程1.2倍自动报警
供电电压3.5V, 模拟信号输入范围-15~15mV
ISF-DG1

电池电量 力值传感器
连接示例
实时读数
判稳 测量单位
信号

模拟读数
量程
通道
报警点
峰值 谷值读数
读数

数据显示 图形显示

扭矩传感器
连接示例
技术参数
型号 ISF-DG1 ISF-DG2 ISF-DG3 ISF-DG4
通道数 7通道 7通道 单通道 单通道
最高采样频率 3200Hz 12800Hz 3200Hz 3200Hz
?0mm
?0mm
类型 力值+扭矩 力值+扭矩 力值 扭矩
单位切换 切换单位需重新校准 可实时切换单位
精度 ±0.1%(最大量程)
输出接口 TYPE-C
内存数据 200组
电源 内置可充电电池, 可使用15小时 标准配置
尺寸 132×76×20mm 主机 1个
重量 300g 电源适配器 1个

1375
