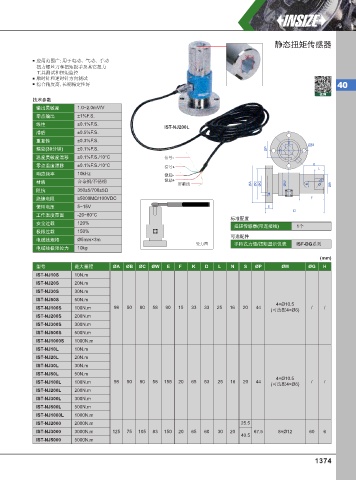

静态扭矩传感器

3/4"
应用范围广: 用于电动、气动、手动
扭力螺丝刀和扭矩扳手及其它扭力
工具测试和扭矩监控
顺时针和逆时针方向测试
综合精度高, 长期稳定性好 40
视频
技术参数
输出灵敏度 1.0~2.0mV/V
零点输出 ±1%F.S.
线性 ±0.1%F.S.
IST-NJ200L
滞后 ±0.5%F.S.
重复性 ±0.3%F.S. S
ØM
蠕变(30分钟) ±0.1%F.S. ØP S
温度灵敏度漂移 ±0.1%F.S./10°C 信号-
零点温度漂移 ±0.1%F.S./10°C 信号+ K L
响应频率 10kHz 激励-
材质 合金钢/不锈钢 激励+ 屏蔽线 ØA ØC ØG ØW N M6 ØB
阻抗 350±5/700±5Ω
H
绝缘电阻 ≥5000MΩ/100VDC F
使用电压 5~15V E
D
工作温度范围 -20~80°C
标准配置
安全过载 120%
扭矩传感器 (带连接线) 1个
极限过载 150%
可选配件
电缆线规格 Ø5mm×3m
受力图 手持式力值/扭矩显示仪表 ISF-DG系列
电缆线极限拉力 10kg
(mm)
型号 最大量程 ØA ØB ØC ØW E F K D L N S ØP ØM ØG H
IST-NJ10S 10N.m
IST-NJ20S 20N.m
IST-NJ30S 30N.m
IST-NJ50S 50N.m
4×Ø10.5
IST-NJ100S 100N.m 98 50 80 58 90 15 33 33 25 16 20 44 (可选配4×Ø6) / /
IST-NJ200S 200N.m
IST-NJ300S 300N.m
IST-NJ500S 500N.m
IST-NJ1000S 1000N.m
IST-NJ10L 10N.m
IST-NJ20L 20N.m
IST-NJ30L 30N.m
IST-NJ50L 50N.m
4×Ø10.5
IST-NJ100L 100N.m 98 50 80 58 155 20 65 53 25 16 20 44 / /
(可选配4×Ø6)
IST-NJ200L 200N.m
IST-NJ300L 300N.m
IST-NJ500L 500N.m
IST-NJ1000L 1000N.m
IST-NJ2000 2000N.m 25.5
IST-NJ3000 3000N.m 125 75 105 83 150 20 65 60 30 20 67.5 8×Ø12 60 6
40.5
IST-NJ5000 5000N.m
