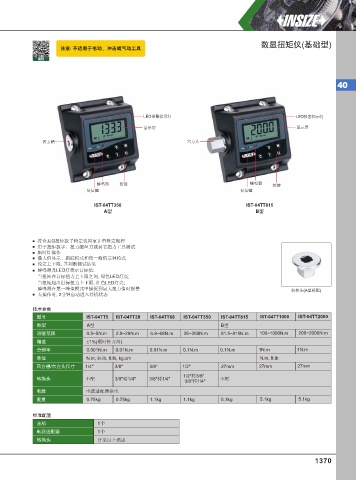

Page 1379 - 英示测量INSIZE2025-v.66

数显扭矩仪(基础型)
注意: 不适⽤于电动、冲击或⽓动⼯具
视频

40

LED报警指示灯 LED报警指示灯

显示屏 显示屏

四方槽 六方头

蜂鸣器 按键 蜂鸣器 按键
复位键 复位键

IST-04TT350 IST-04TT815
A型 B型

符合JJG扭矩扳子检定仪国家计量检定规程
用于扭矩扳手、扭力螺丝刀或其它扭力工具测试
顺时针操作
最大值显示、跟踪模式和第一峰值三种模式
设定上下限, 并判断测试结果
蜂鸣器及LED灯警示目标值:
当扭矩在目标扭力上下限之间, 绿色LED灯亮;
当扭矩超出目标扭力上下限, 红色LED灯亮;
蜂鸣器在第一峰值模式中捕捉到最大扭力值时报警 转换头(A型标配)
无操作时, 2分钟自动进入待机状态

技术参数
型号 IST-04TT5 IST-04TT28 IST-04TT68 IST-04TT350 IST-04TT815 IST-04TT1000 IST-04TT2000
类型 A型 B型
测量范围 0.5~5N.m 2.8~28N.m 6.8~68N.m 35~350N.m 81.5~815N.m 100~1000N.m 200~2000N.m
精度 ±1%(顺时针方向)
分辨率 0.001N.m 0.01N.m 0.01N.m 0.1N.m 0.1N.m 1N.m 1N.m
单位 N.m, in.lb, ft.lb, kg.cm N.m, ft.lb
四方槽/六方头尺寸 1/4" 3/8" 3/8" 1/2" 27mm 27mm 27mm
1/2"转3/8"
转换头 不配 3/8"转1/4" 3/8"转1/4" 不配
3/8"转1/4"
电源 电源适配器供电
重量 0.75kg 0.75kg 1.1kg 1.1kg 5.1kg 5.1kg 5.1kg

标准配置
主机 1个
电源适配器 1个
转换头 详见以上描述

1370
