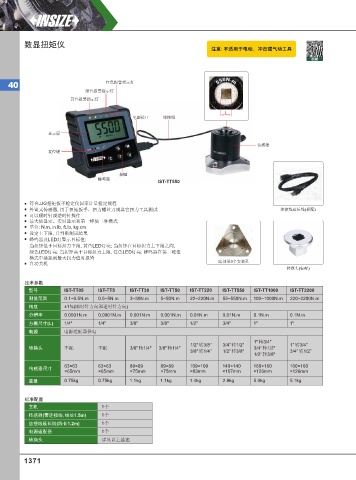

Page 1380 - 英示测量INSIZE2025-v.66

数显扭矩仪
注意: 不适⽤于电动、冲击或⽓动⼯具
视频

40 红色报警指示灯
绿色报警指示灯
黄色报警指示灯

L
电源接口 连接线

显示屏

传感器
复位键

按键
蜂鸣器
IST-TT550

符合JJG扭矩扳子检定仪国家计量检定规程
外置式传感器, 用于扭矩扳手、扭力螺丝刀或其它扭力工具测试 连接线延长线(标配)
可以顺时针或逆时针操作
最大值显示、实时显示和第一峰值三种模式
单位: N.m, in.lb, ft.lb, kg.cm
设定上下限, 并判断测试结果
蜂鸣器及LED灯警示目标值:
当扭矩低于目标扭力下限, 黄色LED灯亮; 当扭矩在目标扭力上下限之间,
绿色LED灯亮; 当扭矩高于目标扭力上限, 红色LED灯亮; 蜂鸣器在第一峰值
模式中捕捉到最大扭力值时报警
自动关机 底部带3个安装孔
转换头(标配)

技术参数
型号 IST-TT05 IST-TT5 IST-TT30 IST-TT50 IST-TT220 IST-TT550 IST-TT1000 IST-TT2200
测量范围 0.1~0.5N.m 0.5~5N.m 3~30N.m 5~50N.m 22~220N.m 55~550N.m 100~1000N.m 220~2200N.m
精度 ±1%(顺时针方向和逆时针方向)
分辨率 0.0001N.m 0.0001N.m 0.001N.m 0.001N.m 0.01N.m 0.01N.m 0.1N.m 0.1N.m
方槽尺寸(L) 1/4" 1/4" 3/8" 3/8" 1/2" 3/4" 1" 1"
电源 电源适配器供电
1" 转3/4"
1/2" 转3/8" 3/4" 转1/2" 1" 转3/4"
转换头 不配 不配 3/8" 转1/4" 3/8" 转1/4" 3/4" 转1/2"
3/8" 转1/4" 1/2" 转3/8" 3/4" 转1/2"
1/2" 转3/8"
传感器尺寸 63×63 63×63 89×89 89×89 109×109 140×140 160×160 160×160
×65mm ×65mm ×75mm ×75mm ×83mm ×107mm ×126mm ×126mm
重量 0.75kg 0.75kg 1.1kg 1.1kg 1.4kg 2.9kg 5.0kg 5.1kg

标准配置
主机 1个
传感器(带连接线, 线长1.5m) 1个
连接线延长线(线长1.2m) 1个
电源适配器 1个
转换头 详见以上描述

1371
