接上页

40

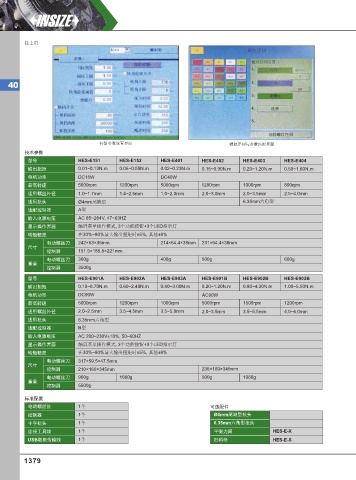

拧紧参数设置界面 螺丝序列与参数匹配界面
技术参数
型号 HES-E151 HES-E152 HES-E401 HES-E402 HES-E403 HES-E404
输出扭矩 0.01~0.13N.m 0.06~0.55N.m 0.02~0.23N.m 0.15~0.90N.m 0.20~1.20N.m 0.50~1.60N.m
电机功率 DC15W DC40W
最高转速 5000rpm 1200rpm 5000rpm 1200rpm 1000rpm 800rpm
适用螺丝外径 1.0~1.7mm 1.4~2.5mm 1.0~2.0mm 2.0~3.0mm 2.0~3.5mm 2.5~4.0mm
适用批头 Ø4mm尾缺型 6.35mm六角型
适配控制器 A型
输入电源电压 AC 85~264V, 47~63HZ
显示操作界面 触屏菜单操作模式, 3个功能按钮+3个LED指示灯
转矩精度 在30%~80%最大输出扭矩时±5%, 其他±8%
电动螺丝刀 242×53×35mm 214×64.4×38mm 231×64.4×38mm
尺寸
控制器 151.5×185.8×221mm
电动螺丝刀 300g 400g 500g 600g
重量
控制器 3500g
型号 HES-E901A HES-E902A HES-E903A HES-E901B HES-E902B HES-E903B
输出扭矩 0.10~0.70N.m 0.60~2.40N.m 0.60~3.00N.m 0.20~1.20N.m 0.80~4.30N.m 1.00~5.50N.m
电机功率 DC90W AC90W
最高转速 5000rpm 1200rpm 1000rpm 5000rpm 1500rpm 1200rpm
适用螺丝外径 2.0~2.5mm 3.5~4.5mm 3.5~5.0mm 2.0~3.5mm 3.5~5.5mm 4.0~6.0mm
适用批头 6.35mm六角型
适配控制器 B型
输入电源电压 AC 200~230V±10%, 50~60HZ
显示操作界面 触屏菜单操作模式, 3个功能按钮+3个LED指示灯
转矩精度 在30%~80%最大输出扭矩时±5%, 其他±8%
电动螺丝刀 317×59.5×47.5mm
尺寸
控制器 210×160×345mm 235×160×345mm
电动螺丝刀 900g 1060g 900g 1060g
300
重量
控制器 5500g
标准配置

电动螺丝批 1个 可选配件
控制器 1个 Ø4mm尾缺型批头
十字批头 1个 6.35mm六角型批头
连接工具线 1个 平衡力臂 HES-E-X
USB数据传输线 1个 扫码枪 HES-E-S

1379
