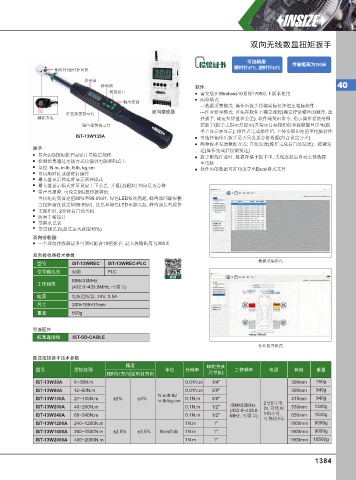

双向无线数显扭矩扳手

可选精度: 传输距离为300⽶
顺时针/逆时针切换 顺时针±1%, 逆时针±2%

显示屏
蜂鸣器 软件: 40
校准接口 需安装在Windows10系统1709以上版本使用
两种模式
输出按键
---数据采集模式: 操作后扳手传输实际扭矩值至电脑软件
L 双向接收器
红色报警指示灯 ---作业指导模式: 首先在软件上确定流程(确定拧紧螺丝的顺序, 选
棘轮方头 择扳手, 确定扭矩值和公差), 软件端发出命令, 指示操作者使用哪
绿色报警指示灯 把扳手(扳手上指示灯提示)并指示目标扭矩值和被锁螺丝序号(扳
手上显示屏显示); 操作者完成操作后, 上传实际扭矩值至电脑软件
IST-13W135A 可选择操作后扳手是否只发送合格数据(符合设定公差)
两种扳手发送数据方式: 自动发送(操作完成后自动发送); 按键发
扳手:
送(操作完成后按键发送)
符合JJG扭矩扳子国家计量检定规程 扳手断线作业时, 数据存储于扳手中, 无线连接后自动上传数据
检测结果通过无线方式传输到电脑和PLC上 至电脑
单位: N.m, in.lb, ft.lb, kg.cm 软件内的数据可打印或导出Excel格式文件
可以顺时针或逆时针操作
最大值显示和实时显示两种模式
最大值显示模式时可设定上下公差, 并通过LED灯判定是否合格
带声光报警, 可设定9组扭矩报警值:
当扭矩达到设定值80%至99.5%时, 绿色LED依次亮起, 蜂鸣器间歇报警
当扭矩超过设定值99.5%时, 红色和绿色LED全部亮起, 蜂鸣器长鸣报警
无操作时, 2分钟后自动关机
防滑手柄设计
带落水记录
带过载记录(超过最大范围10%)
双向接收器:
一个双向接收器最多可同时配合10把扳手, 最大传输距离为300米
双向接收器技术参数
数据采集模式
型号 IST-13WREC IST-13WREC-PLC
信号输出至 电脑 PLC
视频
ISM433MHz
工作频率
(432.0~433.8MHz, 可调节)
电源 电源适配器, 24V, 0.5A
尺寸 200×108×31mm
重量 500g

可选配件
校准连接线 IST-SD-CABLE
作业指导模式
数显扭矩扳手技术参数
精度 棘轮方头
型号 扭矩范围 单位 分辨率 工作频率 电源 长度 重量
顺时针方向 逆时针方向 尺寸 (L)
IST-13W30A 6~30N.m 0.01N.m 1/4" 390mm 760g
IST-13W60A 12~60N.m 0.01N.m 3/8" 390mm 940g
N-m/ft-lb/
IST-13W135A 27~135N.m ±2% ±3% 0.1N.m 3/8" 415mm 940g
in-lb/kg-cm 2节5号电
IST-13W200A 40~200N.m 0.1N.m 1/2" ISM433MHz 池, 可使用 530mm 1340g
(432.0~433.8
IST-13W340A 68~340N.m 0.1N.m 1/2" MHz, 可调节) 110小时, 650mm 1540g
可待机1年
IST-13W1200A 240~1200N.m 1N.m 1" 1800mm 9000g
IST-13W1500A 300~1500N.m ±2.5% ±3.5% N-m/ft-lb 1N.m 1" 1800mm 9000g
IST-13W2000A 400~2000N.m 1N.m 1" 1800mm 10500g

1384
