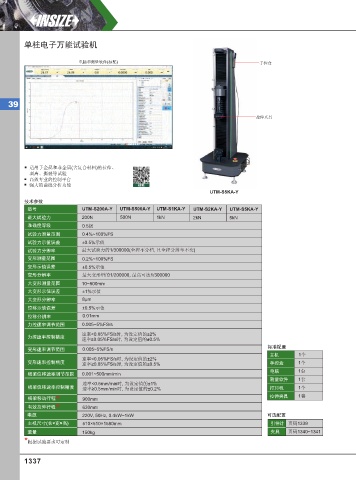

Page 1346 - 英示测量INSIZE2025-v.66

单柱电子万能试验机

电脑和测量软件(标配) 手控盒

39

拉伸夹具

适用于金属和非金属(含复合材料)的拉伸、
剥离、撕裂等试验
高效专业的控制平台
强大的曲线分析功能 视频
UTM-S5KA-Y
技术参数
型号 UTM-S200A-Y UTM-S500A-Y UTM-S1KA-Y UTM-S2KA-Y UTM-S5KA-Y
最大试验力 200N 500N 1kN 2kN 5kN
准确度等级 0.5级
试验力测量范围 0.4%~100%FS
试验力示值误差 ±0.5%示值
试验力分辨率 最大试验力的1/300000(全程不分档, 且全程分辨率不变)
变形测量范围 0.2%~100%FS
变形示值误差 ±0.5%示值
变形分辨率 最大变形量的1/200000, 最高可达1/300000
大变形测量范围 10~800mm
大变形示值误差 ±1%示值
大变形分辨率 8µm
位移示值误差 ±0.5%示值
位移分辨率 0.01mm
力控速率调节范围 0.005~5%FS/s
速率<0.05%FS/s时, 为设定值的±2%
力控速率控制精度
速率≥0.05%FS/s时, 为设定值的±0.5%
标准配置
变形速率调节范围 0.005~5%FS/s
主机 1个
速率<0.05%FS/s时, 为设定值的±2%
变形速率控制精度 1个
速率≥0.05%FS/s时, 为设定值的±0.5% 手控盒
电脑 1台
横梁位移速率调节范围 0.001~500mm/min
测量软件 1套
速率<0.5mm/min时, 为设定值的±1%
横梁位移速率控制精度 速率≥0.5mm/min时, 为设定值的±0.2% 打印机 1个
横梁移动行程 * 900mm 拉伸夹具 1套
有效拉伸行程 * 630mm
电源 220V, 50Hz, 0.4kW~1kW 可选配置
主机尺寸(长×宽×高) 510×510×1580mm 引伸计 页码1339
重量 150kg 夹具 页码1340~1341
*根据试验要求可定制

1337
