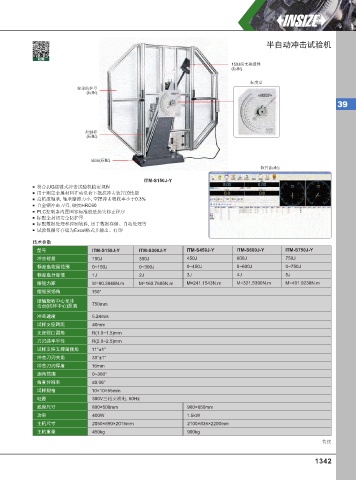

半自动冲击试验机

视频
150J简支梁摆锤
(标配)

标度盘
安全防护罩
(标配)
39

控制柜
(标配)

底座(标配)
软件(标配)
ITM-S150J-Y
符合JJG摆锤式冲击试验机检定规程
用于测定金属材料在动负荷下抵抗冲击装置的性能
高精度轴承, 轴承摩擦力小, 空摆冲击吸收率小于0.3%
合金钢冲击刀刃, 硬度HRC60
PLC控制器内置国家标准能量损失修正程序
标配全封闭安全防护罩
标配数据处理和控制软件, 用于数据存储、自动处理等
试验数据可存储为Excel格式并输出、打印

技术参数
型号 ITM-S150J-Y ITM-S300J-Y ITM-S450J-Y ITM-S600J-Y ITM-S750J-Y
冲击能量 150J 300J 450J 600J 750J
标度盘能量范围 0~150J 0~300J 0~450J 0~600J 0~750J
标度盘分度值 1J 2J 3J 4J 5J
摆锤力矩 M=80.3848N.m M=160.7695N.m M=241.1543N.m M=321.5390N.m M=401.9238N.m
摆锤预扬角 150°
摆轴旋转中心至冲
击点(试样中心)距离 750mm
冲击速度 5.24m/s
试样支座跨距 40mm
支座钳口圆角 R(1.0~1.5)mm
刀刃曲率半径 R(2.0~2.5)mm
试样支座支撑面倾角 11°±1°
冲击刀刃夹角 30°±1°
冲击刀刃厚度 16mm
测角范围 0~360°
角度分辨率 ≤0.06°
试样规格 10×10×55mm
电源 380V三相交流电, 50Hz
底座尺寸 800×500mm 960×650mm
功率 400W 1.5kW
主机尺寸 2050×690×2015mm 2100×835×2200mm
主机重量 450kg 900kg
待续
