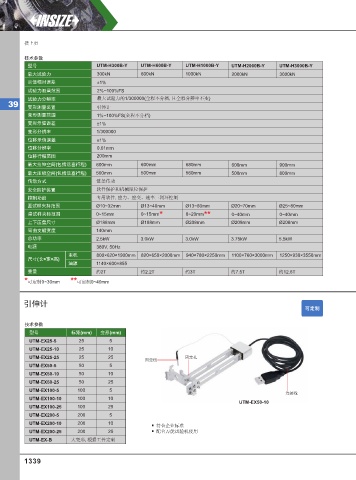

Page 1348 - 英示测量INSIZE2025-v.66

接上页

技术参数
型号 UTM-H300B-Y UTM-H600B-Y UTM-H1000B-Y UTM-H2000B-Y UTM-H3000B-Y
最大试验力 300kN 600kN 1000kN 2000kN 3000kN
示值相对误差 ±1%
试验力测量范围 2%~100%FS
试验力分辨率 最大试验力的1/300000(全程不分档, 且全程分辨率不变)
39 变形测量装置 引伸计
变形测量范围 1%~100%FS(全程不分档)
变形示值误差 ±1%
变形分辨率 1/300000
位移示值误差 ±1%
位移分辨率 0.01mm
位移行程范围 200mm
最大拉伸空间(包括活塞行程) 600mm 600mm 680mm 600mm 900mm
最大压缩空间(包括活塞行程) 500mm 500mm 560mm 500mm 800mm
传动方式 链条传动
安全防护装置 软件保护和机械限位保护
控制功能 专用软件, 应力、应变、速率三闭环控制
圆试样夹持范围 Ø10~32mm Ø13~40mm Ø13~60mm Ø20~70mm Ø25~80mm
*
**
扁试样夹持范围 0~15mm 0~15mm 0~20mm 0~40mm 0~40mm
上下压盘尺寸 Ø188mm Ø188mm Ø208mm Ø208mm Ø208mm
弯曲支辊宽度 140mm
总功率 2.5kW 3.0kW 3.0kW 3.75kW 5.5kW
电源 380V, 50Hz
主机 800×620×1900mm 820×650×2000mm 940×780×2250mm 1100×760×3000mm 1250×930×3550mm
尺寸(长×宽×高)
油源 1140×600×855
重量 约2T 约2.2T 约3T 约7.5T 约12.6T

*可定制0~30mm **可定制0~40mm

引伸计
可定制

技术参数
型号 标距(mm) 变形(mm)
UTM-EX25-5 25 5
UTM-EX25-10 25 10
UTM-EX25-25 25 25 固定孔
固定销
UTM-EX50-5 50 5
UTM-EX50-10 50 10
UTM-EX50-25 50 25
UTM-EX100-5 100 5
连接线
UTM-EX100-10 100 10
UTM-EX50-10
UTM-EX100-25 100 25
UTM-EX200-5 200 5
UTM-EX200-10 200 10
符合企业标准
UTM-EX200-25 200 25 配合万能试验机使用
UTM-EX-B 大变形, 根据工件定制

1339
