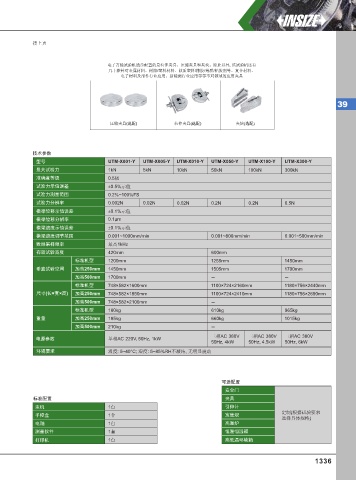

P. 1345
接上页
电子万能试验机通常配置的是拉伸夹具、压缩夹具和夹块。除此以外, 该试验机还有
几十款针对金属材料、树脂/塑料材料、软质塑料/橡胶/薄膜/粘胶剂等、复合材料、
电子材料及部件行业应用、新能源行业应用等等不同领域的应用夹具
39
(
压缩夹具 选配) 拉伸夹具(选配) 夹块(选配)
技术参数
型号 UTM-X001-Y UTM-X005-Y UTM-X010-Y UTM-X050-Y UTM-X100-Y UTM-X300-Y
最大试验力 1kN 5kN 10kN 50kN 100kN 300kN
准确度等级 0.5级
试验力示值误差 ±0.5%示值
试验力测量范围 0.2%~100%FS
试验力分辨率 0.002N 0.02N 0.02N 0.2N 0.2N 0.5N
横梁位移示值误差 ±0.1%示值
横梁位移分辨率 0.1µm
横梁速度示值误差 ±0.1%示值
横梁速度调节范围 0.001~1000mm/min 0.001~800mm/min 0.001~500mm/min
数据采样频率 最高1kHz
有效试验宽度 420mm 600mm
标准机型 1200mm 1255mm 1450mm
垂直试验空间 加高250mm 1450mm 1505mm 1700mm
加高500mm 1700mm ─ ─
标准机型 748×582×1600mm 1100×724×2160mm 1180×756×2440mm
尺寸(长×宽×高) 加高250mm 748×582×1850mm 1100×724×2410mm 1180×756×2690mm
加高500mm 748×582×2100mm ─
标准机型 160kg 610kg 965kg
重量 加高250mm 185kg 660kg 1015kg
加高500mm 210kg ─
电源参数 单相AC 220V, 50Hz, 1kW 三相AC 380V 三相AC 380V 三相AC 380V
50Hz, 4kW 50Hz, 4.5kW 50Hz, 6kW
环境要求 温度: 5~40°С; 湿度: 5~85%RH不凝结, 无明显震动
可选配置
安全门
标准配置 夹具
主机 1台 引伸计
主机
定制(根据试验要求
手控盒 1个 宽度规
手控盒
选择具体规格)
电脑
电脑 1台 高温炉
测量软件
测量软件 1套 恒温恒湿箱
打印机
打印机 1台 高低温环境箱
