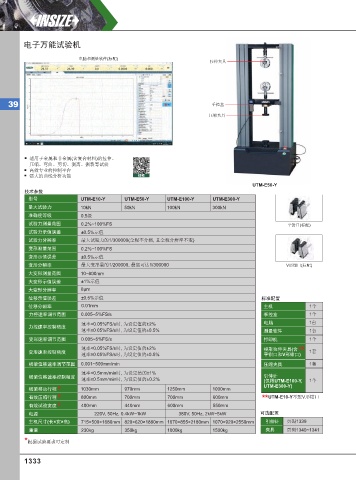

Page 1342 - 英示测量INSIZE2025-v.66

电子万能试验机

电脑和测量软件(标配)
拉伸夹具

39 手控盒
压缩夹具

适用于金属和非金属(含复合材料)的拉伸、
压缩、弯曲、剪切、剥离、撕裂等试验
高效专业的控制平台
强大的曲线分析功能 视频
UTM-E50-Y
技术参数
型号 UTM-E10-Y UTM-E50-Y UTM-E100-Y UTM-E300-Y
最大试验力 10kN 50kN 100kN 300kN
准确度等级 0.5级
试验力测量范围 0.2%~100%FS 平钳口(标配)
试验力示值误差 ±0.5%示值
试验力分辨率 最大试验力的1/300000(全程不分档, 且全程分辨率不变)
变形测量范围 0.2%~100%FS
变形示值误差 ±0.5%示值
变形分辨率 最大变形量的1/200000, 最高可达1/300000 V形钳口(标配)
大变形测量范围 10~800mm
大变形示值误差 ±1%示值
大变形分辨率 8µm
位移示值误差 ±0.5%示值 标准配置
位移分辨率 0.01mm 主机 1个
力控速率调节范围 0.005~5%FS/s 手控盒 1个
电脑 1台
速率<0.05%FS/s时, 为设定值的±2%
力控速率控制精度
速率≥0.05%FS/s时, 为设定值的±0.5% 测量软件 1套
变形速率调节范围 0.005~5%FS/s 打印机 1个
速率<0.05%FS/s时, 为设定值的±2% 楔形拉伸夹具(含 **
变形速率控制精度 1套
速率≥0.05%FS/s时, 为设定值的±0.5% 平钳口和V形钳口)
横梁位移速率调节范围 0.001~500mm/min 压缩夹具 1套
速率<0.5mm/min时, 为设定值的±1%
横梁位移速率控制精度 引伸计
速率≥0.5mm/min时, 为设定值的±0.2% (仅限UTM-E100-Y, 1个
UTM-E300-Y)
横梁移动行程 * 1030mm 970mm 1250mm 1000mm
有效压缩行程 * 800mm 700mm 700mm 600mm ** UTM-E10-Y不配V形钳口
有效试验宽度 * 400mm 440mm 600mm 550mm
电源 220V, 50Hz, 0.4kW~1kW 380V, 50Hz, 2kW~5kW 可选配置
主机尺寸(长×宽×高) 715×500×1680mm 820×620×1880mm 1070×855×2180mm 1070×920×2550mm 引伸计 页码1339
重量 230kg 350kg 1000kg 1500kg 夹具 页码1340~1341
*根据试验要求可定制

1333
