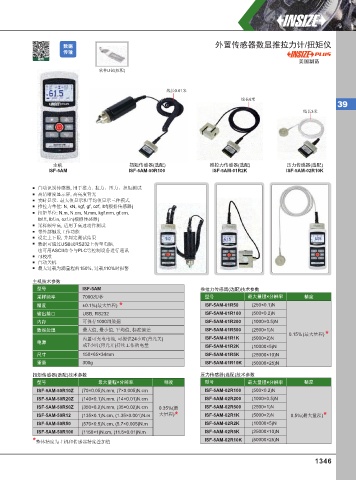

数据 外置传感器数显推拉力计/扭矩仪
传输
视频
美国制造
软件U盘(标配)

线长0.61米
线长6米
39
线长3米

主机 扭矩传感器(选配) 推拉力传感器(选配 ) 压力传感器(选配)
ISF-5AM ISF-5AM-50R100 ISF-5AM-01R2K ISF-5AM-02R10K

自动识别传感器, 用于推力、拉力、压力、扭矩测试
高清晰度显示屏, 高亮度背光
实时显示、最大值显示和平均值显示三种模式
推拉力单位: N, kN, kgf, gf, ozf, lbf(根据传感器)
扭矩单位: N.m, N.cm, N.mm, kgf.mm, gf.cm,
lbf.ft, lbf.in, ozf.in(根据传感器)
采样频率高, 适用于高速动作测试
带外部触发工作功能
设定上下限, 并判定测试结果
数据可通过USB或RS232上传至电脑,
也可用ASCII命令与PLC等控制设备进行通讯
可校准
自动关机
最大过载为满量程的150%, 过载110%时报警

主机技术参数
型号 ISF-5AM 推拉力传感器(选配)技术参数
采样频率 7000次/秒 型号 最大量程×分辨率 精度
精度 ±0.1%(最大量程) * ISF-5AM-01R50 (250×0.1)N
输出接口 USB, RS232 ISF-5AM-01R100 (500×0.2)N
内存 可保存1000组数据 ISF-5AM-01R200 (1000×0.5)N
数据处理 最大值, 最小值, 平均值, 标准偏差 ISF-5AM-01R500 (2500×1)N
0.15% (最大量程) *
内置可充电电池, 可提供24小时(背光关) ISF-5AM-01R1K (5000×2)N
电源
或7小时(背光开)持续工作的电量 ISF-5AM-01R2K (10000×5)N
尺寸 150×65×34mm ISF-5AM-01R5K (25000×10)N
重量 300g ISF-5AM-01R10K (50000×25)N

扭矩传感器(选配)技术参数 压力传感器(选配)技术参数
型号 最大量程×分辨率 精度 型号 最大量程×分辨率 精度
ISF-5AM-50R10Z (70×0.05)N.mm, (7×0.005)N.cm ISF-5AM-02R100 (500×0.2)N
ISF-5AM-50R20Z (140×0.1)N.mm, (14×0.01)N.cm ISF-5AM-02R200 (1000×0.5)N
ISF-5AM-50R50Z (350×0.2)N.mm, (35×0.02)N.cm 0.35%(最 ISF-5AM-02R500 (2500×1)N
ISF-5AM-50R12 (135×0.1)N.cm, (1.35×0.001)N.m 大量程) * ISF-5AM-02R1K (5000×2)N 0.5%(最大量程)*
ISF-5AM-50R50 (570×0.5)N.cm, (5.7×0.005)N.m ISF-5AM-02R2K (10000×5)N
ISF-5AM-50R100 (1150×1)N.cm, (11.5×0.01)N.m ISF-5AM-02R5K (25000×10)N
*整体精度为主机和传感器精度叠加值 ISF-5AM-02R10K (50000×25)N
