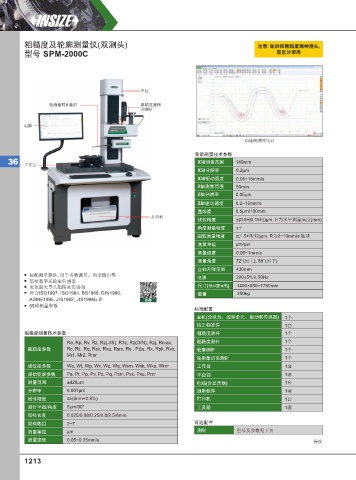

粗糙度及轮廓测量仪(双测头) 注意: 轮廓和粗糙度两种测头,
型号 SPM-2000C 需区分使⽤

立柱

轮廓测臂和测针 粗糙度测臂
和测针

电脑

CAD轮廓度比对

轮廓测量技术参数
36 工作台 X轴测量范围 140mm
X轴分辨率 0.2µm
X轴驱动速度 0.05~15mm/s
Z轴测量范围 50mm
60mm
Z轴分辨率 0.05µm
Z轴驱动速度 0.2~15mm/s
直线度 0.5µm/100mm
打印机
线性精度 ±(0.8+|0.15H|)µm, H为水平测量高度(mm)
角度测量精度 ±1′
圆弧测量精度 ±(1.5+R/12)µm, R为2~10mm标准球
测量单位 µm/µin
测量速度 0.05~1mm/s
测量角度 72°(向上), 88°(向下)
立柱升降范围 430mm
标配测量软件, 用于参数测量、图形输出等 电源 220±5%V, 50Hz
低噪数字式轮廓传感器
(
×
×
宽范围无导头粗糙度传感器 尺寸 长×宽×高) 1400 850 1780mm
符合ISO1997, ISO1984, BS1988, DIN1990, 重量 350kg
ASME1995, JIS1982, JIS1994标准 视频
65种测量参数
标准配置
个
主机(含机台、控制单元、驱动和传感器) 1个
1
校正标准件 1套
套
1
粗糙度测量技术参数 粗糙度测杆 1个
个
1
1个
Ra, Rp, Rv, Rz, Rz(JIS), R3z, Rz(DIN), Rzj, Rmax, 粗糙度测针 1个
粗糙度参数 Rc, Rt, Rq, Rsk, Rku, Rsm, Rs , PΔq, Rk, Rpk, Rvk, 轮廓测杆 1个
个
1
Mr1, Mr2, Rmr
轮廓单切面测针 1个
个
1
1套
波纹度参数 Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr 工作台 1套
原始轮廓参数 Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr 平台钳 1套
1套
1台
测量范围 ±420µm 电脑(含显示器) 1台
分辨率 0.001µm 测量软件 1套
套
1
线性精度 ≤±(5nm+2.8%) 打印机 1台
台
1
测针半径/角度 5µm/90° 工具箱 1套
取样长度 0.025/0.08/0.25/0.8/2.5/8mm
取样数目 2~7 可选配件
测量单位 µm 测针 型号及参数见下页
测量速度 0.05~0.25mm/s 待续
