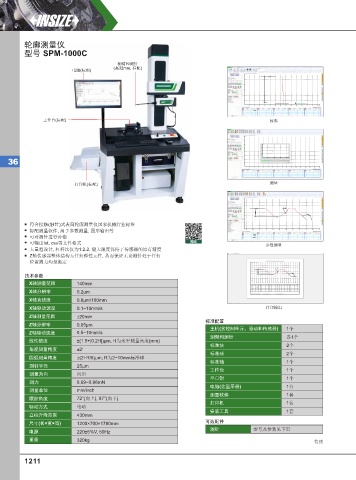

轮廓测量仪
型号 SPM-1000C
测臂和测针
(高32mm, 标配)
电脑(标配)
Z
4
2
0
-2
-4
50 52 54 56 58 60 62 64 66 68 70 72 74 76 X
Z1 9.9991
工作台(标配) 校准

Z
7
6
Z
10
5
0
4
-10
3
0 20 40 60 X
36 1
2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 X
打印机(标配) 测量
Z
2
1
R1:1.6946
0
-1 Z1:2.5403
-2 <1:134.531°
-3
符合接触(触针)式表面轮廓测量仪国家机械行业标准 -4 -5
标配测量软件, 用于参数测量, 图形输出等 -6 8 10 12 14 16 18 20 22 24 26 28 X
R1 1.6946
可对测针进行补偿 Z1 <1 134.531° 2.5403
可输出txt, csv等文件格式 视频 参数测量
大量程设计, 杠杆比仅为1:2.2, 最大限度保持了传感器的原有精度
Z轴传感器整体结构无任何弹性元件, 从而保证无论测针处于任何
位置测力均是衡定 3
2
1
R1:1.6946
0
-1 -2 Z1:2.5403 <1:134.531°
技术参数 -3
-5
-6
X轴测量范围 140mm 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
X轴分辨率 0.2µm
X轴直线度 0.8µm/100mm
X轴驱动速度 0.1~10mm/s 打印输出
Z轴测量范围 ±20mm
标准配置
Z轴分辨率 0.05µm
主机(含控制单元、驱动和传感器) 1个
Z轴驱动速度 0.5~10mm/s
测臂和测针 各1个
线性精度 ±(1.5+|0.2H|)µm, H为水平测量高度(mm)
标准块 2个
角度测量精度 ±2′
标准球 2个
圆弧测量精度 ±(2+R/8)µm, R为2~10mm标准球
标准轴 1个
测针半径 25µm
工作台 1个
测量方向 向后
平口钳 1个
测力 0.69~0.98mN
电脑(含显示器) 1台
测量单位 mm/inch
测量软件 1套
跟踪角度 72°(向上), 87°(向下)
打印机 1台
驱动方式 电动
安装工具 1套
立柱升降范围 430mm
可选配件
尺寸(长×宽×高) 1200×700×1780mm
测针 型号及参数见下页
电源 220±5%V, 50Hz
重量 320kg 待续
