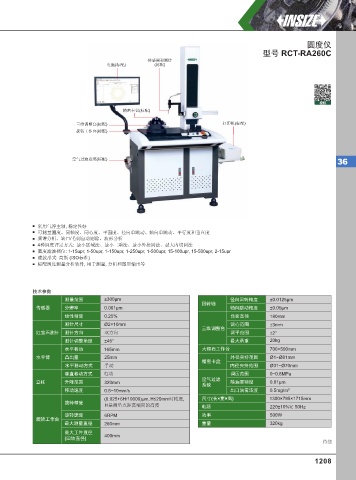

Page 1217 - 英示测量INSIZE2025-v.66

圆度仪
型号 RCT-RA260C
传感器和测针
电脑(标配) (标配)

视频
精密卡盘(标配)

三维调整台(标配) 打印机(标配)
旋转工作台(标配)

空气过滤系统(标配)
36

采用气浮主轴, 稳定性好
可测量圆度、同轴度、同心度、平面度、径向单跳动、轴向单跳动、平行度和垂直度
频谱分析、缺口/毛刺自动剔除、波形分析
4种圆度评定方式: 最小区域法、最小二乘法、最小外接圆法、最大内切圆法
圆度滤波档位: 1-15upr, 1-50upr, 1-150upr, 1-250upr, 1-500upr, 15-100upr, 15-500upr, 2-15upr
滤波形式: 高斯 (ISO标准)
标配圆度测量分析软件, 用于测量, 分析和图形输出等

技术参数
测量范围 ±300µm 径向回转精度 ±0.0125µm
回转轴
传感器 分辨率 0.001μm 轴向跳动精度 ±0.05µm
线性精度 0.25% 台面直径 180mm
测针尺寸 Ø2×10mm 调心范围 ±3mm
三维调整台
红宝石测针 测针方向 双方向 调平范围 ±2°
测针调整角度 ±45° 最大承重 20kg
水平移动 165mm 大理石工作台 700×500mm
水平臂 凸出量 25mm 外径夹持范围 Ø1~Ø81mm
精密卡盘
水平移动方式 手动 内径夹持范围 Ø31~Ø70mm
垂直移动方式 电动 调压范围 0~0.8MPa
空气过滤
立柱 升降范围 320mm 除油雾精度 0.01µm
系统
移动速度 0.5~10mm/s 出口油雾浓度 0.5mg/m³
(0.025+6H/10000)µm, H≤20mm时精度, 尺寸(长×宽×高) 1300×795×1715mm
旋转精度
H是测量点距离端面的高度 电源 220±10%V, 50Hz
旋转速度 6RPM 功率 500W
旋转工作台
最大测量直径 260mm 重量 320kg
最大工件直径
400mm
(回转直径)
待续
