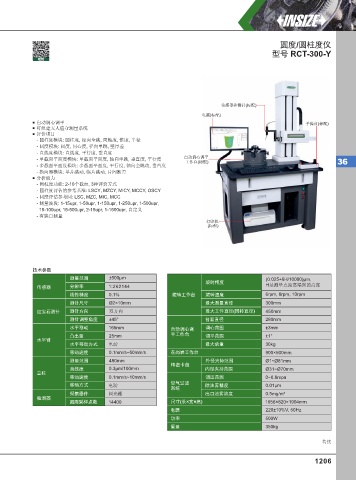

圆度/圆柱度仪
型号 RCT-300-Y
视频

传感器和测针(标配)
电脑(标配)
自动调心调平 手操盒(标配)
可组建无人值守测量系统
评价项目
- 圆柱度模块: 圆柱度, 径向全跳, 同轴度, 锥度, 半径
- 圆度模块: 圆度, 同心度, 径向单跳, 壁厚差
- 直线度模块: 直线度, 平行度, 垂直度
- 单截面平面度模块: 单截面平面度, 轴向单跳, 垂直度, 平行度 自动调心调平
工作台(标配) 36
- 多截面平面度模块: 多截面平面度, 平行度, 轴向全跳动, 垂直度
- 换向器模块: 单片跳动, 临片跳动, 片间断差
分析能力
- 圆柱度功能: 2-10个截面, 3种评价方式
- 圆柱度评估的参考基准: LSCY, MZCY, MICY, MCCY, OSCY
- 圆度评估参考圆: LSC, MZC, MIC, MCC
- 测量波段: 1-15upr, 1-50upr, 1-150upr, 1-250upr, 1-500upr,
15-100upr, 15-500upr, 2-15upr, 1-1500upr, 自定义
- 有缺口测量
打印机
(标配)

技术参数
测量范围 ±500µm (0.025+6H/10000)µm,
旋转精度
传感器 分辨率 1:262144 H是测量点距离端面的高度
线性精度 0.1% 旋转工作台 旋转速度 6rpm, 8rpm, 10rpm
测针尺寸 Ø2×10mm 最大测量直径 300mm
红宝石测针 测针方向 双方向 最大工件直径(回转直径) 450mm
测针调整角度 ±45° 台面直径 280mm
水平移动 165mm 自动调心调 调心范围 ±3mm
凸出量 25mm 平工作台 调平范围 ±1°
水平臂
水平移动方式 电动 最大承重 30kg
移动速度 0.1mm/s~50mm/s 花岗岩工作台 900×500mm
测量范围 480mm 外径夹持范围 Ø1~Ø81mm
精密卡盘
直线度 0.3µm/100mm 内径夹持范围 Ø31~Ø70mm
立柱
移动速度 0.1mm/s~10mm/s 调压范围 0~0.8mpa
移动方式 电动 空气过滤 除油雾精度 0.01µm
系统
采集器件 圆光栅 出口油雾浓度 0.5mg/m³
检测器
圆周采样点数 14400 尺寸(长×宽×高) 1656×820×1904mm
电源 220±10%V, 50Hz
功率 500W
重量 350kg

待续
