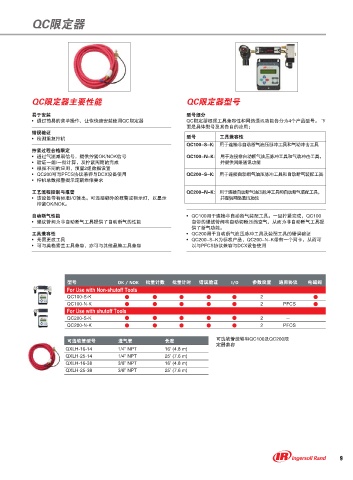

QC限定器

QC限定器主要性能 QC限定器型号

易于安装 型号细分
• 通过简易的菜单操作，让你快速安装使用QC限定器 QC限定器根据工具兼容性和网络通讯功能各分为4个产品型号。 下
面是具体型号及其各自的应用：
错误验证
• 检测重复拧机 型号 工具兼容性
QC100-S-K: 用于连接非自动断气油压脉冲工具和气动冲击工具
拧紧过程合格限定
• 通过气流减弱信号，提供拧紧OK/NOK信号 QC100-N-K: 用于连接非自动断气油压脉冲工具和气动冲击工具，
• 验证一组/一批计算，及拧紧周期的完成 并提供网络通讯功能
• 根据不同的应用，预留2组数据设置
• QC200可与PFCS协议兼容与DCX设备使用 QC200-S-K: 用于连接自动断气油压脉冲工具和自动断气装配工具
• 拧机总数报警提示定期维修要求

工艺流程控制与报警 QC200-N-K: 用于连接自动断气油压脉冲工具和自动断气装配工具，
• 该设备带有标准I/O输出。可连接额外的报警或指示灯，以显示 并提供网络通讯功能
拧紧OK/NOK。

自动断气性能 • QC100用于连接非自动断气装配工具。一旦拧紧完成，QC100
• 螺纹管阀为非自动断气工具提供了自动断气的性能 自带的螺线管阀将自动切断压缩空气，从而为非自动断气工具提
供了断气功能。
工具兼容性 • QC200用于自动断气油压脉冲工具及装配工具的错误验证
• 无需更改工具 • QC200-S-K为标准产品，QC200-N-K带有一个网卡，从而可
• 可与英格索兰工具兼容，亦可与其他品牌工具兼容 以与PFCS协议兼容与DCX设备使用

ۋՁ ੺᧙᝟ஜ ੺᧙᝟ௐ ᩱឧᰍ᝼ ԟஜ᝹Ꮅ ᤯ၸӨᝫ ႂᇒ᫘
For Use with Non-shutoff Tools
QC100-S-K 2 —
QC100-N-K 2 PFCS

For Use with shutoff Tools
QC200-S-K 2 —
QC200-N-K 2 PFCS

ԺᤤᣃክۋՁ ᤈචክ ᫁ऎ Ժᤤᣃክᑞܴ֖2$ Ԣ2$ ᬌ
߿٧Щࠓ
QXLH-16-14 1/4” NPT 16’ (4.8 m)
QXLH-25-14 1/4” NPT 25’ (7.6 m)
QXLH-16-38 3/8” NPT 16’ (4.8 m)
QXLH-25-38 3/8” NPT 25’ (7.6 m)
