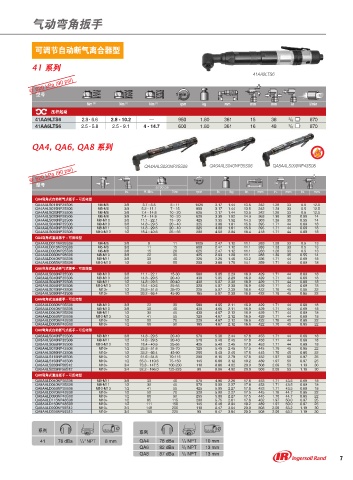

Page 7 - 英格索兰工业装配方案IngersollRand

气动弯角扳手

可调节自动断气离合器型

41 系列
41AA9LTS6
@ 620 kPa (90 psi)

型号
Nm (1) Nm (1) Nm (1) rpm kg mm mm mm in l/min
压杆起动
41AA9LTS6 2.8- 6.6 2.8 - 10.2 — 950 1.80 361 15 38 3 /8 870
41AA6LTS6 2.5 - 5.8 2.5 - 9.1 4 - 14.7 600 1.80 361 16 48 3 /8 870

QA4, QA6, QA8 系列

QA4AALS020NP25S06 QA6AALS040NP35S06 QA8AALS090NP43S08
@ 620 kPa (90 psi)
型号
at 90 psi
in. ft.-lbs. Nm rpm lb. kg in. mm in. mm in. mm
QA4弯角式自动断气式扳手－可反转型
QA4AALS011NP25S06 M4-M5 3/8 3.7 - 8.5 5 - 11 1025 3.17 1.44 13.5 342 1.28 33 0.5 12.5
QA4AALS015NP25S06 M5-M6 3/8 5.2 - 11.1 7 - 15 800 3.17 1.44 13.5 342 1.28 33 0.5 12.5
QA4AALS020NP25S06 M6-M8 3/8 7.4 - 14.8 10 - 20 625 3.17 1.44 13.5 342 1.28 33 0.5 12.5
QA4AALS020NP28S06 M6-M8 3/8 7.4 - 14.8 10 - 20 625 3.35 1.52 14.3 363 1.39 35 0.55 14
QA4AALS030NP28S06 M8-M10 3/8 11.1 - 22.1 15 - 30 425 3.35 1.52 14.3 363 1.39 35 0.55 14
QA4AALS040NP35S06 M8-M10 3/8 14.8 - 29.5 20 - 40 325 3.98 1.81 15.6 395 1.71 44 0.69 18
QA4AALS040NP35S08 M8-M11 1/2 14.8 - 29.5 20 - 40 325 4.00 1.81 15.6 395 1.71 44 0.69 18
QA4AALS055NP35S08 M10-M13 1/2 18.4 - 40.6 25 - 55 200 4.50 2.04 16.4 418 1.71 44 0.69 18
QA4弯角式直连扳手－可反转型
QA4AALD011NP25S06 M4-M5 3/8 8 11 1025 2.47 1.12 11.1 283 1.28 33 0.5 13
QA4AALD015NP25S06 M5-M6 3/8 11 15 800 2.47 1.12 11.1 283 1.28 33 0.5 13
QA4AALD020NP25S06 M6-M8 3/8 15 20 625 2.47 1.12 11.1 283 1.28 33 0.5 13
QA4AALD030NP28S06 M8-M10 3/8 22 30 425 2.63 1.20 11.1 283 1.39 35 0.55 14
QA4AALD040NP35S06 M8-M11 3/8 30 40 325 3.25 1.48 13.2 336 1.71 44 0.69 18
QA4AALD055NP35S08 M10-M13 1/2 40 55 200 3.88 1.76 14.1 359 1.71 44 0.69 18
QA6弯角式自动断气式扳手－可反转型
QA6AALS030NP35S06 M8-M10 3/8 11.1 - 22.1 15-30 580 5.05 2.29 16.9 429 1.71 44 0.69 18
QA6AALS040NP35S06 M8-M10 3/8 14.8 - 29.5 20-40 430 5.05 2.29 16.9 429 1.71 44 0.69 18
QA6AALS040NP35S08 M8-M11 1/2 14.8 - 29.5 20-40 430 5.07 2.30 16.9 429 1.71 44 0.69 18
QA6AALS055NP35S08 M10-M13 1/2 18.4 - 40.6 25-55 320 5.07 2.30 16.9 429 1.71 44 0.69 18
QA6AALS070NP43S08 M13+ 1/2 25.8 - 51.6 35-70 225 5.07 2.30 16.6 422 1.76 45 0.85 22
QA6AALS090NP43S08 M13+ 1/2 33.2 - 66.4 45-90 185 5.07 2.30 16.6 422 1.76 45 0.85 22
QA6弯角式直连扳手－可反转型
QA6AALD030NP35S06 M8-M10 3/8 22 30 580 4.65 2.11 16.9 429 1.71 44 0.69 18
QA6AALD040NP35S06 M8-M10 3/8 30 40 430 4.65 2.11 16.9 429 1.71 44 0.69 18
QA6AALD040NP35S08 M8-M11 1/2 30 40 430 4.67 2.12 16.9 429 1.71 44 0.69 18
QA6AALD055NP35S08 M10-M13 1/2 41 55 320 4.67 2.12 16.9 429 1.71 44 0.69 18
QA6AALD070NP43S08 M10+ 1/2 52 70 225 4.67 2.12 16.6 422 1.76 45 0.85 22
QA6AALD090NP43S08 M10+ 1/2 66 90 185 4.67 2.12 16.6 422 1.76 45 0.85 22
QA8弯角式自动断气式扳手－可反转型
QA8AALS040NP35S06 M8-M11 3/8 14.8 - 29.5 20-40 570 5.38 2.44 17.8 453 1.71 44 0.69 18
QA8AALS040NP35S08 M8-M11 1/2 14.8 - 29.5 20-40 570 5.40 2.45 17.8 453 1.71 44 0.69 18
QA8AALS055NP35S08 M10-M13 1/2 18.4 - 40.6 25-55 425 5.40 2.45 17.8 453 1.71 44 0.69 18
QA8AALS070NP43S08 M10+ 1/2 25.8 - 51.6 35-70 320 5.40 2.45 17.5 445 1.76 45 0.85 22
QA8AALS090NP43S08 M10+ 1/2 33.2 - 66.4 45-90 255 5.40 2.45 17.5 445 1.76 45 0.85 22
QA8AALS115NP48S08 M10+ 1/2 51.6 - 84.8 70-115 200 6.15 2.79 17.8 452 1.97 50 0.97 25
QA8AALS150NP48S08 M10+ 1/2 55.3 - 110.6 75-150 145 6.88 3.12 19.2 489 1.97 50 0.97 25
QA8AALS200NF56S12 M10+ 3/4 73.8 - 147.5 100-200 110 8.86 4.02 20.0 508 2.09 53 1.19 30
QA8AALS225NF56S12 M10+ 3/4 92.2 - 166.0 125-225 90 8.86 4.02 20.0 508 2.09 53 1.19 30
QA8弯角式直连扳手－可反转型
QA8AALD040NP35S06 M8-M11 3/8 30 40 570 4.98 2.26 17.8 453 1.71 43.5 0.69 18
QA8AALD040NP35S08 M8-M11 1/2 30 40 570 5.00 2.27 17.8 453 1.71 43.5 0.69 18
QA8AALD055NP35S08 M10-M13 1/2 41 55 425 5.00 2.27 17.8 453 1.71 43.5 0.69 18
QA8AALD070NP43S08 M10+ 1/2 52 70 320 5.00 2.27 17.5 445 1.76 44.7 0.85 22
QA8AALD090NP43S08 M10+ 1/2 66 90 255 5.00 2.27 17.5 445 1.76 44.7 0.85 22
QA8AALD115NP48S08 M10+ 1/2 85 115 200 5.75 2.61 17.8 452 1.97 50.0 0.97 25
QA8AALD150NP48S08 M10+ 1/2 111 150 145 6.48 2.94 19.2 489 1.97 50.0 0.97 25
QA8AALD200NF56S12 M10+ 3/4 148 200 110 8.47 3.84 20.0 508 2.09 53.2 1.19 30
QA8AALD225NF56S12 M10+ 3/4 166 225 90 8.47 3.84 20.0 508 2.09 53.2 1.19 30
系列 系列
41 78 dBa 1 /4" NPT 8 mm QA4 78 dBa 1 /4 NPT 10 mm
QA6 82 dBa 3 /8 NPT 13 mm
QA8 87 dBa 3 /8 NPT 13 mm
7
