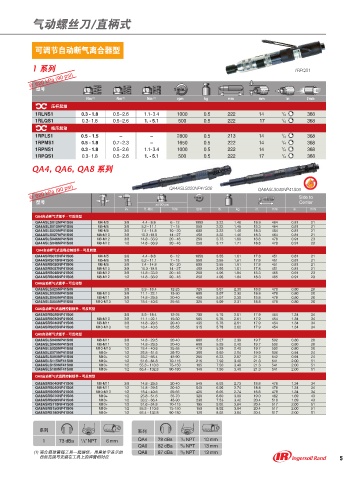

Page 5 - 英格索兰工业装配方案IngersollRand

气动螺丝刀/直柄式

可调节自动断气离合器型

1 系列 1RPQS1
@ 620 kPa (90 psi)

型号
Nm (1) Nm (1) Nm (1) rpm kg mm mm in l/min
压杆起动
1RLNS1 0.3 - 1.8 0.5-2.6 1.1-3.4 1000 0.5 222 14 1 /4 368
1RLQS1 0.3-1.8 0.5-2.6 1. - 5.1 500 0.5 222 17 1 /4 368
按压起动
1RPLS1 0.5 - 1.5 – – 2800 0.5 213 14 1 /4 368
1RPMS1 0.5 - 1.8 0.7-2.3 – 1650 0.5 222 14 1 /4 368
1RPNS1 0.3 - 1.8 0.5-2.6 1.1-3.4 1000 0.5 222 14 1 /4 368
1RPQS1 0.3-1.8 0.5-2.6 1. - 5.1 500 0.5 222 17 1 /4 368

QA4, QA6, QA8 系列

@ 620 kPa (90 psi) QA4ASLS020NP41S06 QA6ASLS040NP41S06

型号 Side to
Center
at 90 psi
in. ft.-lbs. Nm rpm lb. kg in. mm in. mm
QA4自动断气式扳手－可反转型
QA4ASLS012NP41S06 M4-M5 3/8 4.4 - 8.8 6 - 12 1050 3.22 1.46 18.3 464 0.81 21
QA4ASLS015NP41S06 M5-M6 3/8 5.2 - 11.1 7 - 15 850 3.22 1.46 18.3 464 0.81 21
QA4ASLS020NP41S06 M6-M8 3/8 7.4 - 14.8 10 - 20 600 3.22 1.46 18.3 464 0.81 21
QA4ASLS027NP41S06 M8-M10 3/8 10.3 -19.9 14 - 27 450 3.22 1.46 18.3 464 0.81 21
QA4ASLS046NP41S06 M8-M12 3/8 14.8 - 33.9 20 - 46 250 3.73 1.69 18.8 478 0.91 23
QA4ASLS046NP41S08 M8-M12 1/2 14.8 - 33.9 20 - 46 250 3.77 1.71 18.8 478 0.91 23
QA4自动断气式远程控制扳手－可反转型
QA4ASRS012NF41S06 M4-M5 3/8 4.4 - 8.8 6 - 12 1050 3.55 1.61 17.8 451 0.81 21
QA4ASRS015NF41S06 M5-M6 3/8 5.2 - 11.1 7 - 15 850 3.55 1.61 17.8 451 0.81 21
QA4ASRS020NF41S06 M6-M8 3/8 7.4 - 14.8 10 - 20 600 3.55 1.61 17.8 451 0.81 21
QA4ASRS027NF41S06 M8-M10 3/8 10.3 -19.9 14 - 27 450 3.55 1.61 17.8 451 0.81 21
QA4ASRS046NF41S06 M8-M12 3/8 14.8 - 33.9 20 - 46 250 4.06 1.84 18.3 465 0.91 23
QA4ASRS046NF41S08 M8-M12 1/2 14.8 - 33.9 20 - 46 250 4.06 1.84 18.3 465 0.91 23
QA6自动断气式扳手－可反转型
QA6ASLS025NP41S06 3/8 8.9 - 18.4 12-25 720 5.07 2.30 18.8 478 0.80 20
QA6ASLS030NP41S06 M8-M10 3/8 11.1 - 22.1 15-30 605 5.07 2.30 18.8 478 0.80 20
QA6ASLS040NP41S06 M8-M11 3/8 14.8 - 29.5 20-40 450 5.07 2.30 18.8 478 0.80 20
QA6ASLS055NP41S08 M10-M13 1/2 18.4 - 40.6 25-55 325 5.09 2.31 18.8 478 0.80 20
QA6自动断气式远程控制扳手－可反转型
QA6ASRS025NF41S06 3/8 8.9 - 18.4 12-25 700 5.76 2.61 17.9 454 1.34 34
QA6ASRS030NF41S06 M8-M10 3/8 11.1 - 22.1 15-30 585 5.76 2.61 17.9 454 1.34 34
QA6ASRS040NF41S06 M8-M11 3/8 14.8 - 29.5 20-40 435 5.76 2.61 17.9 454 1.34 34
QA6ASRS055NF41S08 M10-M13 1/2 18.4 - 40.6 25-55 315 5.78 2.62 17.9 454 1.34 34
QA8自动断气式扳手－可反转型
QA8ASLS040NP41S06 M8-M11 3/8 14.8 - 29.5 20-40 600 5.27 2.39 19.7 502 0.80 20
QA8ASLS040NP41S08 M8-M11 1/2 14.8 - 29.5 20-40 600 5.29 2.40 19.7 502 0.80 20
QA8ASLS055NP41S08 M10-M13 1/2 18.4 - 40.6 25-55 470 5.29 2.40 19.7 502 0.80 20
QA8ASLS070NP41S08 M10+ 1/2 25.8 - 51.6 35-70 355 5.60 2.54 19.9 506 0.94 24
QA8ASLS090NP41S08 M10+ 1/2 33.2 - 66.4 45-90 255 6.33 2.87 21.3 542 0.94 24
QA8ASLS115NF41S08 M10+ 1/2 51.6 - 84.8 70-115 215 7.50 3.40 21.3 541 2.00 51
QA8ASLS150NF41S08 M10+ 1/2 55.3 - 110.6 75-150 165 7.50 3.40 21.3 541 2.00 51
QA8ASLS180NF41S08 M10+ 1/2 66.4 - 132.8 90-180 140 7.50 3.40 21.3 541 2.00 51
QA8自动断气式远程控制扳手－可反转型
QA8ASRS040NF41S06 M8-M11 3/8 14.8 - 29.5 20-40 540 6.03 2.73 18.8 478 1.34 34
QA8ASRS040NF41S08 M8-M11 1/2 14.8 - 29.5 20-40 540 6.05 2.74 18.8 478 1.34 34
QA8ASRS055NF41S08 M10-M13 1/2 18.4 - 40.6 25-55 425 6.05 2.74 18.8 478 1.34 34
QA8ASRS070NF41S08 M10+ 1/2 25.8 - 51.6 35-70 320 6.80 3.09 19.0 482 1.69 43
QA8ASRS090NF41S08 M10+ 1/2 33.2 - 66.4 45-90 230 7.53 3.42 20.4 518 1.69 43
QA8ASRS115NF41S08 M10+ 1/2 51.6 - 84.8 70-115 195 8.02 3.64 20.4 517 2.00 51
QA8ASRS150NF41S08 M10+ 1/2 55.3 - 110.6 75-150 150 8.02 3.64 20.4 517 2.00 51
QA8ASRS180NF41S08 M10+ 1/2 66.4 - 132.8 90-180 125 8.02 3.64 20.4 517 2.00 51

系列 系列
1 73 dBa 1 /8" NPT 6 mm QA4 78 dBa 1 /4 NPT 10 mm
QA6 82 dBa 3 /8 NPT 13 mm
(1) 离合器弹簧随工具一起提供：用黑体字表示的 QA8 87 dBa 3 /8 NPT 13 mm
扭矩范围与安装在工具上的弹簧相对应 5
