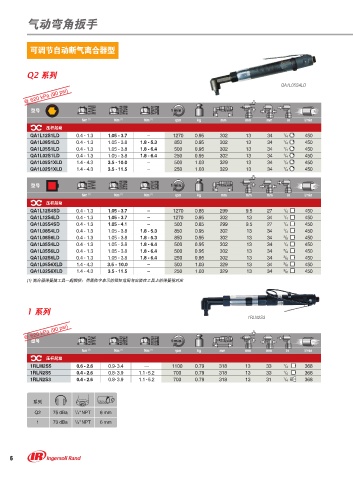

Page 6 - 英格索兰工业装配方案IngersollRand

气动弯角扳手

可调节自动断气离合器型

Q2 系列

QA1L05S4LD
@ 620 kPa (90 psi)

型号
Nm (1) Nm (1) Nm (1) rpm kg mm mm mm in l/min
压杆起动
QA1L12S1LD 0.4 - 1.3 1.05 - 3.7 – 1270 0.95 302 13 34 1 /4 450
QA1L08S1LD 0.4 - 1.3 1.05 - 3.8 1.8 - 5.3 850 0.95 302 13 34 1 /4 450
QA1L05S1LD 0.4 - 1.3 1.05 - 3.8 1.8 - 6.4 500 0.95 302 13 34 1 /4 450
QA1L02S1LD 0.4 - 1.3 1.05 - 3.8 1.8 - 6.4 250 0.95 302 13 34 1 /4 450
QA1L05S1XLD 1.4 - 4.3 3.5 - 10.0 – 500 1.03 329 13 34 1 /4 450
QA1L02S1XLD 1.4 - 4.3 3.5 - 11.5 – 250 1.03 329 13 34 1 /4 450

型号
Nm (1) Nm (1) Nm (1) rpm kg mm mm mm in l/min
压杆起动
QA1L12S4SD 0.4 - 1.3 1.05 - 3.7 – 1270 0.85 299 9.5 27 1 /4 450
QA1L12S4LD 0.4 - 1.3 1.05 - 3.7 – 1270 0.95 302 13 34 1 /4 450
QA1L05S4SD 0.4 - 1.3 1.05 - 4.1 – 500 0.85 299 9.5 27 1 /4 450
QA1L08S4LD 0.4 - 1.3 1.05 - 3.8 1.8 - 5.3 850 0.95 302 13 34 1 /4 450
QA1L08S6LD 0.4 - 1.3 1.05 - 3.8 1.8 - 5.3 850 0.95 302 13 34 3 /8 450
QA1L05S4LD 0.4 - 1.3 1.05 - 3.8 1.8 - 6.4 500 0.95 302 13 34 1 /4 450
QA1L05S6LD 0.4 - 1.3 1.05 - 3.8 1.8 - 6.4 500 0.95 302 13 34 3 /8 450
QA1L02S6LD 0.4 - 1.3 1.05 - 3.8 1.8 - 6.4 250 0.95 302 13 34 3 /8 450
QA1L05S6XLD 1.4 - 4.3 3.5 - 10.0 – 500 1.03 329 13 34 3 /8 450
QA1L02S6XLD 1.4 - 4.3 3.5 - 11.5 – 250 1.03 329 13 34 3 /8 450
(1) 离合器弹簧随工具一起提供：用黑体字表示的扭矩范围与安装在工具上的弹簧相对应

1 系列
1RLN2S3
@ 620 kPa (90 psi)

型号
Nm (1) Nm (1) Nm (1) rpm kg mm mm mm in l/min
压杆起动
1RLM2S5 0.6 - 2.6 0.9-3.4 — 1100 0.79 318 13 33 1 /4 368
1RLN2S5 0.4 - 2.6 0.8-3.9 1.1-5.2 700 0.79 318 13 33 1 /4 368
1RLN2S3 0.4 - 2.6 0.8-3.9 1.1-5.2 700 0.79 318 13 31 1 /4 368

系列
Q2 75 dBa 1 /4" NPT 6 mm
1 73 dBa 1 /8" NPT 6 mm

6
