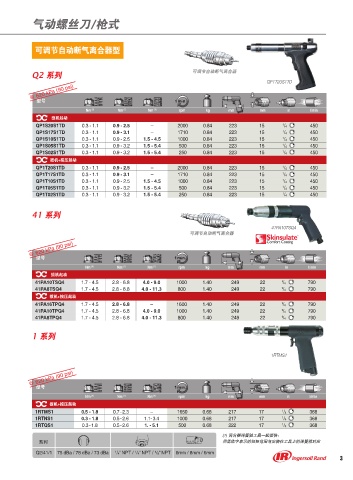

Page 3 - 英格索兰工业装配方案IngersollRand

气动螺丝刀/枪式

可调节自动断气离合器型

Q2 系列 可调节自动断气离合器
QP1T20S1TD
@ 620 kPa (90 psi)

型号
Nm (1) Nm (1) Nm (1) rpm kg mm mm in l/min
扳机起动
QP1S20S1TD 0.3 - 1.1 0.9 - 2.5 – 2000 0.84 223 15 1 /4 450
QP1S17S1TD 0.3 - 1.1 0.9 - 3.1 – 1710 0.84 223 15 1 /4 450
QP1S10S1TD 0.3 - 1.1 0.9 - 2.5 1.5 - 4.5 1000 0.84 223 15 1 /4 450
QP1S05S1TD 0.3 - 1.1 0.9 - 3.2 1.5 - 5.4 500 0.84 223 15 1 /4 450
QP1S02S1TD 0.3 - 1.1 0.9 - 3.2 1.5 - 5.4 250 0.84 223 15 1 /4 450
扳机+按压起动
QP1T20S1TD 0.3 - 1.1 0.9 - 2.5 – 2000 0.84 223 15 1 /4 450
QP1T17S1TD 0.3 - 1.1 0.9 - 3.1 – 1710 0.84 223 15 1 /4 450
QP1T10S1TD 0.3 - 1.1 0.9 - 2.5 1.5 - 4.5 1000 0.84 223 15 1 /4 450
QP1T05S1TD 0.3 - 1.1 0.9 - 3.2 1.5 - 5.4 500 0.84 223 15 1 /4 450
QP1T02S1TD 0.3 - 1.1 0.9 - 3.2 1.5 - 5.4 250 0.84 223 15 1 /4 450

41 系列

41PA10TSQ4
可调节自动断气离合器
@ 620 kPa (90 psi)

型号
Nm (1) Nm (1) Nm (1) rpm kg mm mm in l/min
扳机起动
41PA10TSQ4 1.7 - 4.5 2.8 - 6.8 4.0 - 9.0 1000 1.40 249 22 1 /4 790
41PA8TSQ4 1.7 - 4.5 2.8 - 6.8 4.0 - 11.3 800 1.40 249 22 1 /4 790
扳机+按压起动
41PA16TPQ4 1.7 - 4.5 2.8 - 6.8 – 1600 1.40 249 22 1 /4 790
41PA10TPQ4 1.7 - 4.5 2.8 - 6.8 4.0 - 9.0 1000 1.40 249 22 1 /4 790
41PA8TPQ4 1.7 - 4.5 2.8 - 6.8 4.0 - 11.3 800 1.40 249 22 1 /4 790

1 系列

1RTMS1

@ 620 kPa (90 psi)

型号
Nm (1) Nm (1) Nm (1) rpm kg mm mm in l/min
扳机+按压起动
1RTMS1 0.5 - 1.8 0.7-2.3 – 1650 0.68 217 17 1 /4 368
1RTNS1 0.3 - 1.8 0.5-2.6 1.1-3.4 1000 0.68 217 17 1 /4 368
1RTQS1 0.3-1.8 0.5-2.6 1. - 5.1 500 0.68 222 17 1 /4 368
(1) 离合器弹簧随工具一起提供：
系列 用黑体字表示的扭矩范围与安装在工具上的弹簧相对应

1
1
1
Q2/41/1 75 dBa / 78 dBa / 73 dBa /4" NPT / /4" NPT / /8" NPT 6mm / 8mm / 6mm
3
