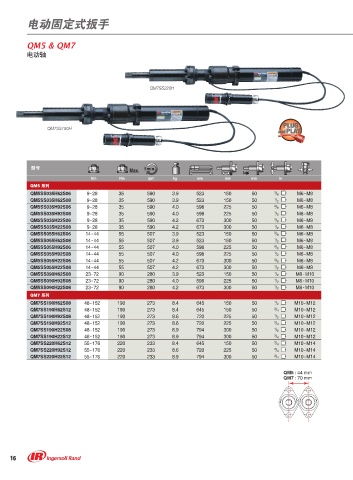

Page 16 - 英格索兰工业装配方案IngersollRand

电动固定式扳手

QM5 & QM7

电动轴

QM7SS220H

QM7SS190H

型号
Nm Nm rpm kg mm mm mm in
QM5 系列
QM5SS035H62S06 9-28 35 590 3.9 523 150 50 3 /8 M6-M8
QM5SS035H62S08 9-28 35 590 3.9 523 150 50 1 /2 M6-M8
QM5SS035H92S06 9-28 35 590 4.0 598 225 50 3 /8 M6-M8
QM5SS035H92S08 9-28 35 590 4.0 598 225 50 1 /2 M6-M8
QM5SS035H22S06 9-28 35 590 4.2 673 300 50 3 /8 M6-M8
QM5SS035H22S08 9-28 35 590 4.2 673 300 50 1 /2 M6-M8
QM5SS055H62S06 14-44 55 507 3.9 523 150 50 3 /8 M6-M8
QM5SS055H62S08 14-44 55 507 3.9 523 150 50 1 /2 M6-M8
QM5SS055H92S06 14-44 55 507 4.0 598 225 50 3 /8 M6-M8
QM5SS055H92S08 14-44 55 507 4.0 598 225 50 1 /2 M6-M8
QM5SS055H22S06 14-44 55 507 4.2 673 300 50 3 /8 M6-M8
QM5SS055H22S08 14-44 55 507 4.2 673 300 50 1 /2 M6-M8
QM5SS090H62S08 23-72 90 280 3.9 523 150 50 1 /2 M8-M10
QM5SS090H92S08 23-72 90 280 4.0 598 225 50 1 /2 M8-M10
QM5SS090H22S08 23-72 90 280 4.2 673 300 50 1 /2 M8-M10
QM7 系列
QM7SS190H62S08 48-152 190 273 8.4 645 150 50 1 /2 M10-M12
QM7SS190H62S12 48-152 190 273 8.4 645 150 50 3 /4 M10-M12
QM7SS190H92S08 48-152 190 273 8.6 720 225 50 1 /2 M10-M12
QM7SS190H92S12 48-152 190 273 8.6 720 225 50 3 /4 M10-M12
QM7SS190H22S08 48-152 190 273 8.9 794 300 50 1 /2 M10-M12
QM7SS190H22S12 48-152 190 273 8.9 794 300 50 3 /4 M10-M12
QM7SS220H62S12 55-176 220 233 8.4 645 150 50 3 /4 M10-M14
QM7SS220H92S12 55-176 220 233 8.6 720 225 50 3 /4 M10-M14
QM7SS220H22S12 55-176 220 233 8.9 794 300 50 3 /4 M10-M14

QM5 : 44 mm
QM7 : 70 mm

16
