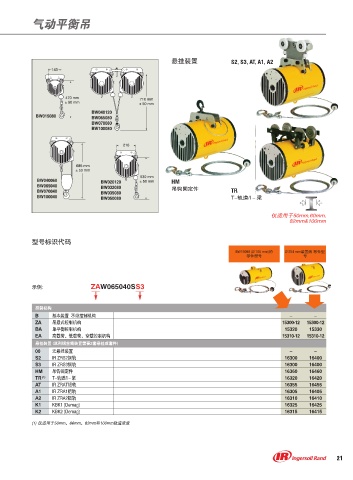

气动平衡吊

悬挂装置 S2, S3, AT, A1, A2

HM
吊钩固定件 TR
T-轨道/I－梁

仅适用于50mm,60mm,
82mm&100mm

型号标识代码
BW15080 (Ø 165 mm)的 Ø 254 mm装置的 零件型
零件型号 号

示例: ZAW065040SS3

控制机构
B 基本装置 不带控制机构 – –
ZA 吊悬式控制机构 15300-12 15300-12
BA 单平衡控制机构 15320 15330
EA 高载荷、低载荷、空载控制机构 15310-12 15310-12
悬挂装置 (双列钢丝绳装置需要2套悬挂成套件)
00 无悬挂装置 – –
S2 IR ZRS2钢轨 16300 16400
S3 IR ZRS3钢轨 16300 16400
HM 吊钩固定件 16360 16460
TR (1) T-轨道/I－梁 16320 16420
AT IR ZRAT铝轨 16355 16455
A1 IR ZRA1铝轨 16305 16405
A2 IR ZRA2铝轨 16310 16410
K1 KBK1 (Demag) 16325 16425
K2 KBK2 (Demag) 16315 16415
(1) 仅适用于50mm、66mm、82mm和100mm轨道宽度

21
