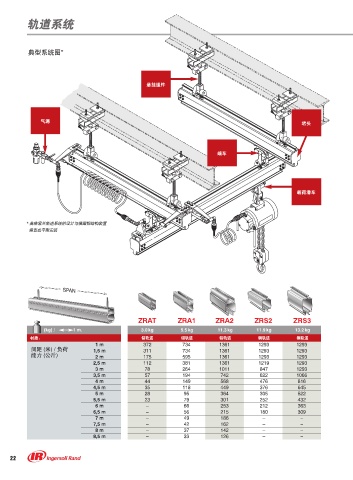

轨道系统

典型系统图*

悬挂组件

气源 堵头

端车

载荷滑车

* 英格索兰轨道系统的设计与横梁钢结构装置
垂直或平衡安装

ZRAT ZRA1 ZRA2 ZRS2 ZRS3

(kg) / 1 m. 3.0 kg 5.5 kg 11.3 kg 11.9 kg 13.2 kg
材质： 铝轨道 铝轨道 铝轨道 钢轨道 钢轨道
1 m 372 734 1361 1293 1293
间距 (米) / 负荷 1,5 m 311 734 1361 1293 1293
能力 (公斤) 2 m 175 595 1361 1293 1293
2,5 m 112 381 1361 1219 1293
3 m 78 264 1011 847 1293
3,5 m 57 194 742 622 1066
4 m 44 149 568 476 816
4,5 m 35 118 449 376 645
5 m 28 95 364 305 522
5,5 m 23 79 301 252 432
6 m – 66 253 212 363
6,5 m – 56 215 180 309
7 m – 49 186 – –
7,5 m – 42 162 – –
8 m – 37 142 – –
8,5 m – 33 126 – –
