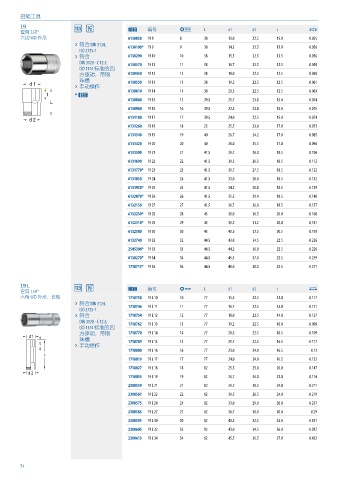

Page 74 - 吉多瑞2024版扭矩产品系列及解决方案

扭矩工具
19 编码 编号
套筒 1/2" ! L d1 d2 t 0
六边 UD 外形 6130020 19 8 8 38 13.0 22.5 15.0 0.055
› 符合 DIN 3124、 6130100* 19 9 9 38 14.2 22.5 15.0 0.056
ISO 2725-1
› 符合 6130290 19 10 10 38 15.5 22.5 13.5 0.056
DIN 3120 - C 12.5 6130370 19 11 11 38 16.7 22.5 12.5 0.058
ISO 1174 标准的四
方驱动，带钢 6130450 19 12 12 38 18.0 22.5 12.5 0.058
珠槽 6130530 19 13 13 38 19.2 22.5 12.5 0.061
› 手动操作
* 非标 6130610 19 14 14 38 20.5 22.5 12.5 0.063
6130880 19 15 15 39.5 21.7 23.8 15.0 0.074
6130960 19 16 16 39.5 22.5 23.8 15.0 0.075
6131180 19 17 17 39.5 24.0 22.5 15.0 0.074
6131260 19 18 18 23 25.5 23.0 17.0 0.073
6131340 19 19 19 40 26.7 24.2 17.0 0.085
6131420 19 20 20 40 28.0 25.5 17.0 0.096
6131500 19 21 21 41.5 29.2 26.0 18.5 0.106
6131690 19 22 22 41.5 30.5 26.3 18.5 0.112
6131770* 19 23 23 41.5 31.7 27.5 18.5 0.122
6131850 19 24 24 41.5 33.0 28.0 18.5 0.132
6131930* 19 25 25 41.5 34.2 28.8 18.5 0.139
6132070* 19 26 26 41.5 35.5 29.4 18.5 0.148
6132150 19 27 27 41.5 36.7 30.0 18.5 0.157
6132230* 19 28 28 43 38.0 30.5 20.0 0.168
6132310* 19 29 29 43 39.2 31.2 20.0 0.181
6132580 19 30 30 43 40.5 32.5 20.5 0.193
6132740 19 32 32 44.5 43.0 34.5 22.5 0.226
2545306* 19 33 33 44.5 44.2 36.0 22.5 0.226
6138270* 19 34 34 44.5 45.5 37.0 22.5 0.259
1718711* 19 36 36 44.5 48.0 38.0 22.5 0.271

19 L 编码 编号
套筒 1/2" ! L d1 d2 t 0
六角 UD 外形，长型 1718738 19 L 10 10 77 15.5 22.5 12.0 0.117
› 符合 DIN 3124、
ISO 2725-1 1718746 19 L 11 11 77 16.7 22.5 13.0 0.121
› 符合 1718754 19 L 12 12 77 18.0 22.5 14.0 0.127
DIN 3120 - C 12.5
ISO 1174 标准的四 1718762 19 L 13 13 77 19.2 22.5 16.0 0.098
方驱动，带钢 1718770 19 L 14 14 77 20.5 22.5 16.5 0.109
珠槽 1718789 19 L 15 15 77 21.7 22.5 16.5 0.117
› 手动操作
1718800 19 L 16 16 77 23.0 24.0 16.5 0.13
1718819 19 L 17 17 77 24.0 24.0 16.5 0.132
1718827 19 L 18 18 82 25.5 25.0 20.0 0.147
1718835 19 L 19 19 82 26.7 26.0 22.0 0.174
2300559 19 L 21 21 82 29.2 28.5 24.0 0.211
2300567 19 L 22 22 82 30.5 28.5 24.0 0.219
2300575 19 L 24 24 82 33.0 29.0 26.0 0.257
2300583 19 L 27 27 82 36.7 30.0 30.0 0.29
2300591 19 L 30 30 82 40.5 32.5 33.0 0.351
2300605 19 L 32 32 82 43.0 34.5 36.0 0.387
2300613 19 L 34 34 82 45.5 36.5 37.0 0.432

74
